丝杆支撑座

丝杆支撑座EK12

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:EK12
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:561 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:EK12丝杆支撑座的内部轴承含有适量的锂皂基润滑脂用特殊密封。所以这些型号能够长期使用。

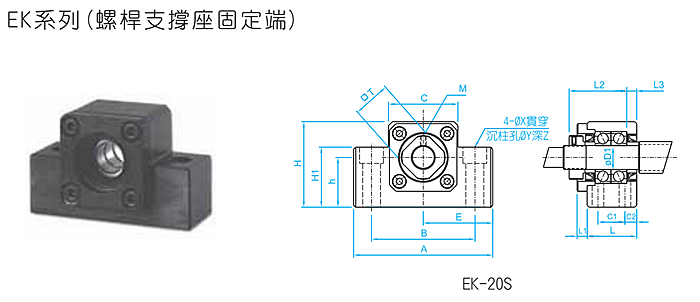

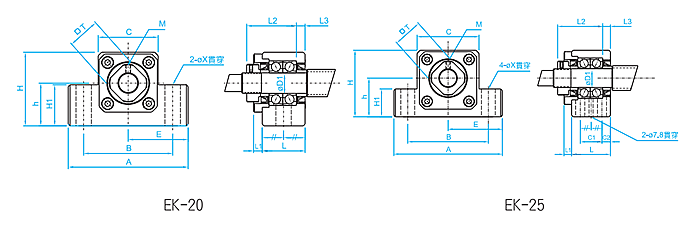

型号 轴径 A B C E H1 h H L L1 L2 L3 M X Y Z T 轴承型号
±0.02 ±0.02
EK12 12 70 52 36 35 24 25 43 24 6 29.5 6 M3 9 - - 19 7001ATYDFC8P5

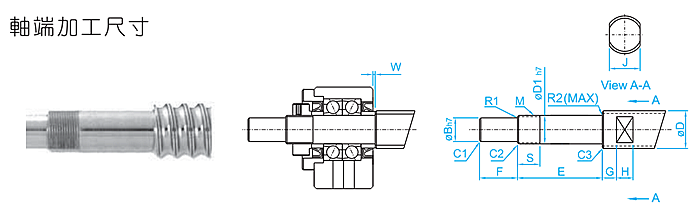

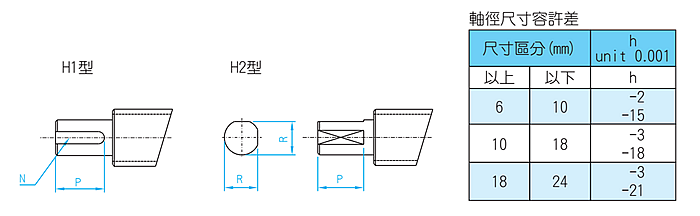

型号 适用轴杆外径 D1 B E F M S J G H 倒角 圆角半径 H1 H2 W
C1 C2 C3 R1 R2 N P R P
EK12 Ø14、Ø15 、Ø16 12 10 36 15 M12×1 11 13 6 8 0.5 0.5 0.5 0.3 0.6 3×1.8 12 9.5 12 -0.5


 轴承配合的重要性

       轴承只有与轴和轴承座正确的配合,才能充分发挥它的功能。配合面过盈量不足会造成套圈向圆周方向蠕变。这种蠕变一旦发生,会对配合面造成相当大的磨损,因此轴和轴承座也会损坏。并且也有可能使磨损粒进去轴承,造成振动、过热和滚道磨损。为了防止这种蠕变,可以给承受回转载荷的圈套提供足够的过盈量。在低载荷的情况下使用薄壁型轴承时,应该用螺母固定住。承受静载荷的轴承套圈一般不需要过盈配合。在使用时有很大振动的时候,内外圈才都需要过盈安盈安装。

       EK12丝杆支撑座的内部轴承含有适量的锂皂基润滑脂用特殊密封。所以这些型号能够长期使用。
