优势特点：EK10滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。

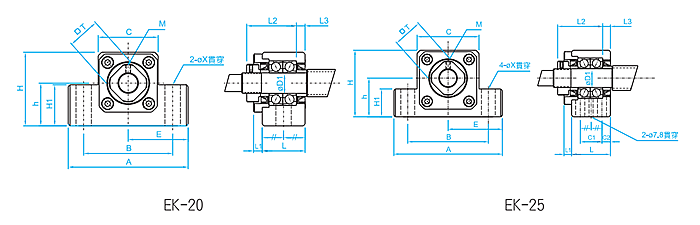

| 型号 | 轴径 | A | B | C | E | H1 | h | H | L | L1 | L2 | L3 | M | X | Y | Z | T | 轴承型号 | ||
| ±0.02 | ±0.02 | |||||||||||||||||||
| EK10 | 10 | 70 | 52 | 36 | 35 | 24 | 25 | 43 | 24 | 6 | 29.5 | 6 | M3 | 9 | - | - | 16 | 706ATYDFC8P5 | ||

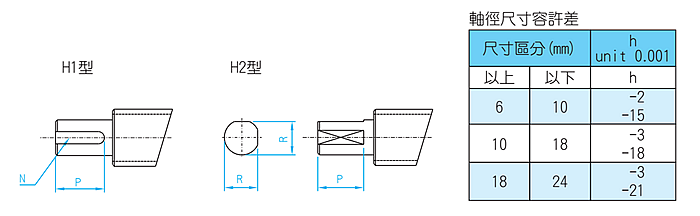

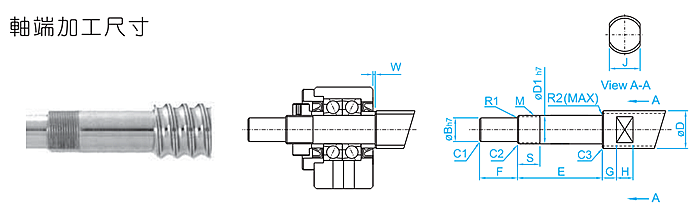

| 型号 | 适用轴杆外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 | H1 | H2 | W | ||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| EK10 | Ø12、Ø14 、Ø15 | 10 | 8 | 36 | 15 | M12×1 | 11 | 13 | 6 | 8 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 2×1.2 | 11 | 7.5 | 11 | -0.5 | |

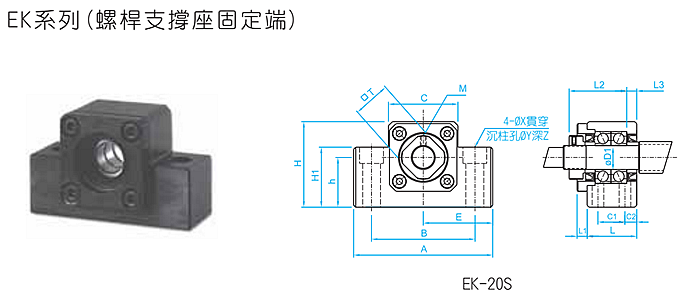

滚珠丝杆支撑座结构
支撑座有8个型号，对标准滚珠螺杆库存品的轴端、成品，预备了标准化的支撑座EK、 EF、FK、FF型，对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。
固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承，可依选用螺杆等级做最符合经济的搭配。
高精度稳定的回转性能。
支撑侧使用深沟槽滚珠轴承。
支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂，用特殊密封。所以这些型号能够长期使用。
EK10滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
EK10滚珠丝杆支撑座，装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承，能获得高刚性、高精度的稳定的回转性能。
