直线导轨

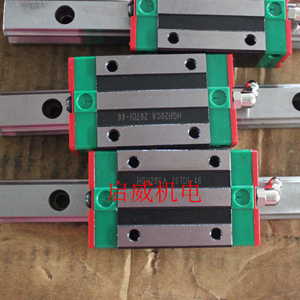

台湾上银滑块HGW20CA-上银HG系列东莞现货

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGW20CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:437 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银滑块HGW20CA自动调心能力来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,籍由钢珠的弹性变形及接触点转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而得到高精度稳定的平滑运动。

上银直线导轨HG系列,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷HG直线导轨,即为基于此理念开发之产品。

HG系列直线导轨特点:

1.上银直线导轨定位精度高
使用直线导轨作为线性导引时,由于直线导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。
2.上银直线导轨磨耗少能长时间维持精度
传统的滑动导引,无可避免的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度。
3.上银直线导轨适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。
4.上银直线导轨可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。
5.上银直线导轨组装容易并具互换性
组装时只要铣削或研磨床台上导轨之装配面,并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度。传统的滑动导引,则须对运行轨道加以铲花,既费事又费时,且一旦机台精度不良,又必须再铲花一次。直线导轨具有互换性,可分别更换滑块或导轨甚至是直线导轨组,机台即可重新获得高精密度的导引。
6.上银直线导轨润滑构造简单
滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台


产品规格说明:

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

HG滑块型式:

HIWIN提供法兰型及四方型两种直线导轨,四方型直线导轨分H型与L型,L型为H型之低组装式直线导轨,其组合高度与法兰型直线导轨一致。

HG导轨型式:

除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。

精度等级:

HG系列直线导轨的精度,分为普通C、高H、精密P、超精密SP、超高精密级UP共五级,客户可依设备精度需求选用精度。

预压等级:

HG系列直线导轨提供三种标准预压,可依据用途选择适当预压力。

滑块防尘配备:



高防尘配备代码



滑块总长度:

型号尺寸表:
