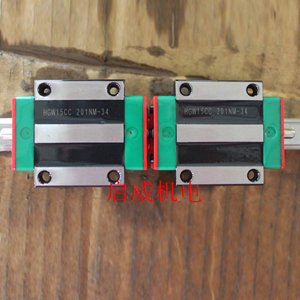

台湾上银滑块HG系列HGW15CA上银高组装导轨滑块东莞现货供应

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGW15CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:661 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银滑块HGW15CA上银直线导轨适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。

上银直线导轨HG系列,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷HG直线导轨,即为基于此理念开发之产品。

HG滑块型式:
HG系列直线导轨特点:

整合线性导轨及编码器于一体,大幅增加空间效益。

兼具线性导轨高刚性及磁性编码器高精度的优点。

内藏式尺身及感应读头,不易受外力破坏。

讯号感应属非接触性,产品寿命长。

可做长距离的量测(磁性尺身部份可达32M)。

量测特性,不因含油、水、粉尘及切削屑的恶劣工作环境而改变;另对震动、噪章、高温的环境亦可胜任。

解析度佳,安装容易。

产品规格说明:

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

HIWIN提供法兰型及四方型两种直线导轨,四方型直线导轨分H型与L型,L型为H型之低组装式直线导轨,其组合高度与法兰型直线导轨一致。

HG导轨型式:

除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。

精度等级:

HG系列直线导轨的精度,分为普通C、高H、精密P、超精密SP、超高精密级UP共五级,客户可依设备精度需求选用精度。

预压等级:

HG系列直线导轨提供三种标准预压,可依据用途选择适当预压力。

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

滑块防尘配备:



高防尘配备代码



滑块总长度:



型号尺寸表:
