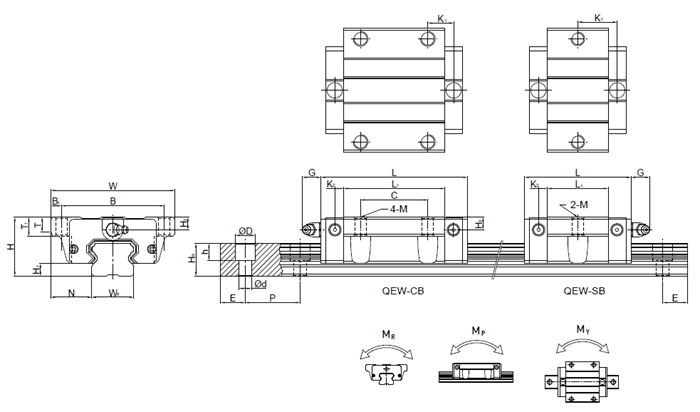

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| QEW30SB | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6×25 | 26.27 | 27.82 | 0.40 | 0.18 | 0.18 | 0.61 | 4.35 | ||
手把手教你安装上银直线导轨QEW30SB的方法
线性导轨就是我们平常称的直线导轨，台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢？好安装吗？下面东莞创威达有限公司手把手教你安装上银直线导轨QEW30SB。
一、在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
二、将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。银泰的线性导轨两面都是基准面，不需要特殊的参考记号。
三、按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
四、使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固。
五、用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装上银直线导轨QEW30SB没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
QEW30SB为静音低组装系列导轨，组合高度为42mm，安装孔尺寸为72，采用导轨搭载具储油功能的专利同步连轴器，可有效降低运转时噪音、提升平顺性、寿命与润滑效率。
