上银静音导轨低组装QE系列

QEW30CB

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:QEW30CB
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:413 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:QEW30CB为静音低组装系列导轨,组合高度为42mm,安装孔尺寸为72*40,采用导轨搭载具储油功能的专利同步连轴器,可有效降低运转时噪音、提升平顺性、寿命与润滑效率。

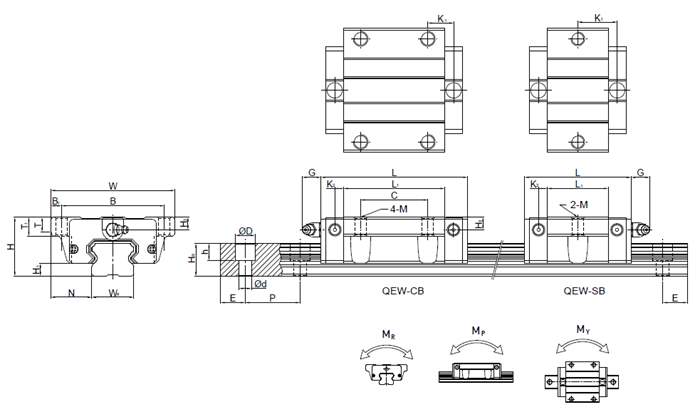

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
QEW30CB 42 10 31 90 72 9 40 70.1 96.1 20.05 6 12 Ø9 7 10 8 9


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
QEW30CB 28 23 11 9 7 80 20 M6×25 37.92 46.63 0.67 0.51 0.51 1.03 4.35

上银直线导轨QEW30CB的选择方法攻略

    上银直线导轨QEW30CB的精度有运动精度和综合精度之分。运动精度是指滑块的顶面中心对导轨的基准底面的平行度。直线导轨上有超过两个以上的导轨,首尾两个滑块导轨均需要检验。机床导轨的类别有多种,那么,其中的直线机床导轨的选择方法是什么呢?这其中又要注意哪些事项呢?现在我们就来详细的分析一下吧!

  第一、在选择直线导轨时应注意轨宽,即注意滑轨的宽度,这是决定着可以承受的负载大小的关键因素。

  第二、要确定轨长,这里是指轨的总长,并不是指行程。如果增加了防护罩,那加上两端的防护罩的压缩长度。接下来要确定的就是直线机床导轨的滑块的类型和数量。常的用于的机床导轨的滑块有两种,即法兰型和方形。法兰型的高度低一点且宽一点,安装孔贯穿于螺纹孔,后者高窄一点,安装孔是螺纹盲孔。两种不同类型的滑块均有短型、标准型和加长型三种。那么,如何确定滑块的数量呢?业内人士表示,这需要根据用户的计算来确定,在这里推荐的原则是,滑动的数量应少到可以承载,而多到可以安装。滑块的类型、数量、宽度是构成滑块负载的三要素。

      QEW30CB为静音低组装系列导轨,组合高度为42mm,安装孔尺寸为72*40,采用导轨搭载具储油功能的专利同步连轴器,可有效降低运转时噪音、提升平顺性、寿命与润滑效率。
