优势特点：PGHW30HA为定位系列导轨，组合高度为42mm，安装孔尺寸为72*52，线性滑轨适用高速运动且大幅降低机台所需驱动马力，直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

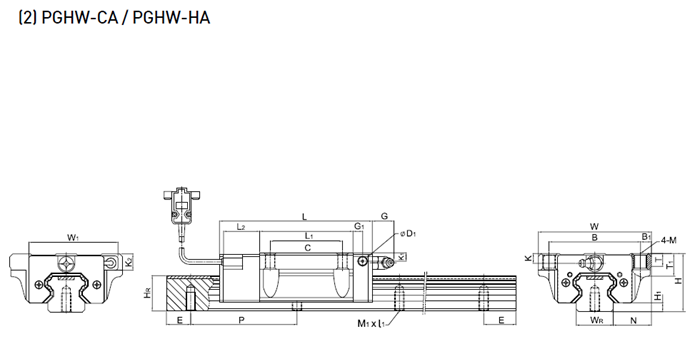

| 型号 | 组件尺寸 | 滑块尺寸 | ||||||||||||||||||||
| H | H1 | N | W | W1 | B | B1 | C | L | L1 | L2 | G | G1 | D1 | M | K | K1 | K2 | T | T1 | |||
| PGHW30HA | 42 | 6 | 31 | 90 | 67 | 72 | 9 | 52 | 133 | 93 | 23 | 12 | 6 | 5 | M10 | 6.5 | 10.8 | 16 | 8.5 | 16 | ||
| 型号 | 滑轨尺寸 |
基本
动额
定负荷
|
基本 静额 定负荷 |
重量 | |||||||||||||
| WR | HR | M1×L1 | P | E | C(KN) | C0(KN) |
滑块 Kg |
滑轨 kg/m |
|||||||||
| PGHW30HA | 28 | 26 | M8×15 | 80 | 20 | 47.27 | 110.13 | 1.44 | 4.47 | ||||||||
手把手教你安装上银直线导轨PGHW30HA
上银直线导轨PGHW30HA就是我们平常称的直线导轨，台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢？好安装吗？下面小编手把手教你线性导轨的安装方法。
第一步，在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
第二步，将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。上银直线导轨PGHW30HA两面都是基准面，不需要特殊的参考记号。
第三步，按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
第四步，使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固。
最后，用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装上银直线导轨PGHW30HA没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
PGHW30HA为定位系列导轨，组合高度为42mm，安装孔尺寸为72*52，线性滑轨适用高速运动且大幅降低机台所需驱动马力，直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
PGHW30HA为定位系列导轨，组合高度为42mm，安装孔尺寸为72*52，线性滑轨适用高速运动且大幅降低机台所需驱动马力，直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
