上银定位导轨PG系列

PGHW30CA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:PGHW30CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:237 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:PGHW30CA为定位系列导轨,组合高度为42mm,安装孔尺寸为72*52,直线导轨滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。

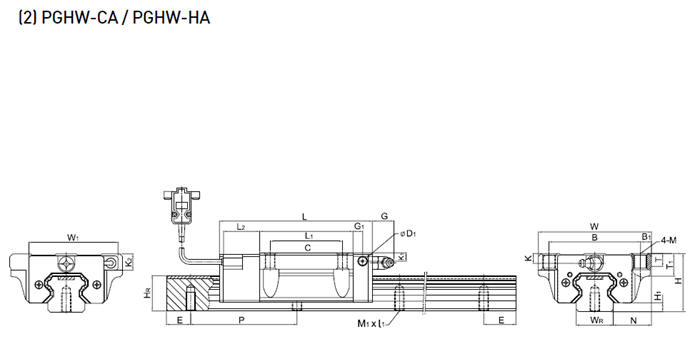

型号 组件尺寸 滑块尺寸
H H1 N W W1 B B1 C L L1 L2 G G1 D1 M K K1 K2 T T1
PGHW30CA 42 6 31 90 67 72 9 52 110 70 23 12 6 5 M10 6.5 10.8 16 8.5 16


型号 滑轨尺寸
基本
动额
定负荷
基本
静额
定负荷
重量
WR HR M1×L1 P E C(KN) C0(KN) 滑块
Kg
滑轨
kg/m
PGHW30CA 28 26 M8×15 80 20 38.74 83.06 1.09 4.47


上银直线导轨PGHW30CA的使用维护方法

       通常我们在生活器械中运用了导轨,但是还是要知道一些正确的直线导轨的使用方法的,有了这些知识有便于以后更好的运用,比如说直线导轨的怎样存放、怎样防尘、怎样润滑等,这些知识都是需要我们熟练掌握的,这样可以更好的运用。

       (1)存放的方法
       上银直线导轨PGHW30CA属于精密部件,如果以不当的方式存放,有可能引起直线导轨的弯曲变形,所以通常要将导轨放置在水平位置,在导轨下方进行多点支撑。在存放及运输过程中必须轻拿轻放,在使用过程中也不能承受非工作外力的撞击。

       (2)防尘的方法
       上银直线导轨PGHW30CA在滑块的两端设计有防尘装置,防止灰尘进入滑块内部影响滑块精度,如有特殊需要可以在导轨螺钉孔中安装埋栓,在导轨上使用油封板、波纹套管或伸缩护罩。

       (3)润滑的方法
      上银直线导轨PGHW30CA的维护比较简单,主要的维护工作为定期进行润滑。通常的润滑方法是定期(如每个月一次)在导轨表面上涂一层润滑脂,滑块内部的润滑通过专用的润滑脂补充枪施加。润滑脂补充的频率主要按实际使用的运行距离确定,一般情况下每运行100 km的距离就需要补充润滑脂。

       润滑脂的牌号:一般用锂基润滑脂,也可以按直线导轨机构制造商推荐的牌号采购。

       除采用润滑脂进行润滑外,还可以采用润滑油来润滑,但对于像机床等要求重负荷、高刚性、高速度的场合,一般都推荐使用润滑脂来润滑。

       上银直线导轨PGHW30CA使用也要正确的维护这样可以增加导轨的使用寿命,更利于各种器械的正常运作。

       PGHW30CA为定位系列导轨,组合高度为42mm,安装孔尺寸为72*52,直线导轨滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。
