优势特点：BK15丝杆轴承座具有结构简单，拆装方便，安装允许偏差大，适合公司的冲击锤耦合的两个连接轴之间由于制造误差，安装误差，轴向载荷和变形，变形和基地，轴承磨损，温度变化，组件和其他因素和相对位移的相对运动一般。

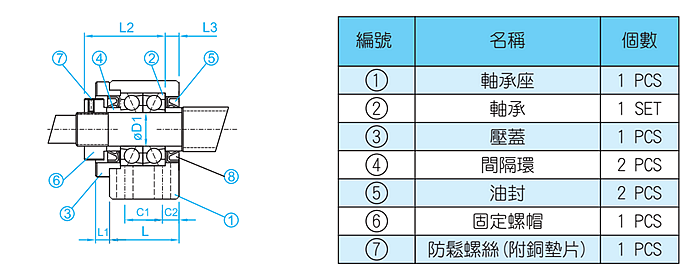

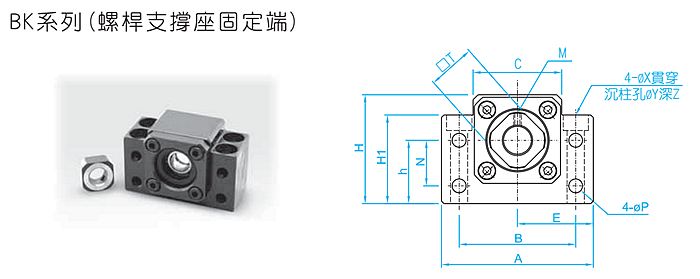

| 型号 | 轴径 | A | B | C | C1 | C2 | E | H1 | h | H | L | L1 | L2 | L3 | T | P | N | M | X | Y | Z | 轴承型号 | ||||
| ±0.02 | ±0.02 | |||||||||||||||||||||||||
| BK15 | 15 | 70 | 54 | 40 | 15 | 6 | 35 | 38 | 28 | 48 | 27 | 6 | 32 | 6 | 22 | 5.5 | 18 | M3 | 6.6 | 11 | 6.5 | 7002ATYDFC8P5 | ||||

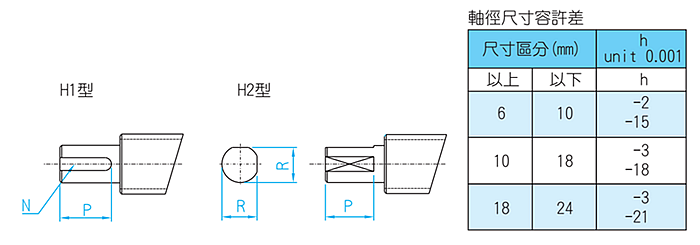

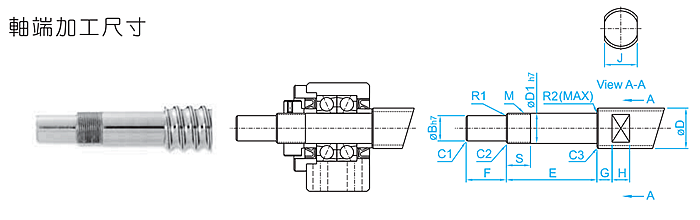

| 型号 | 适用轴杆外径 | D1 | B | E | F | M | S | J | G | H | 倒角 | 圆角半径 | H1 | H2 | |||||||
| C1 | C2 | C3 | R1 | R2 | N | P | R | P | |||||||||||||
| BK15 | Ø18 、Ø20 | 15 | 12 | 40 | 20 | M15×1 | 12 | 16 | 6 | 9 | 0.5 | 0.5 | 0.5 | 0.3 | 0.6 | 4×2.5 | 16 | 11.3. | 16 | ||
BK15丝杆支撑座工作台和底座上安装：
1.先调整到安装精度参考值以内。
2.以固定侧支撑单元为基准时，请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。
3.以工作台为基准时，对于方形支撑单元使用薄垫片调整中心高度，对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
