优势特点：EF15丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。

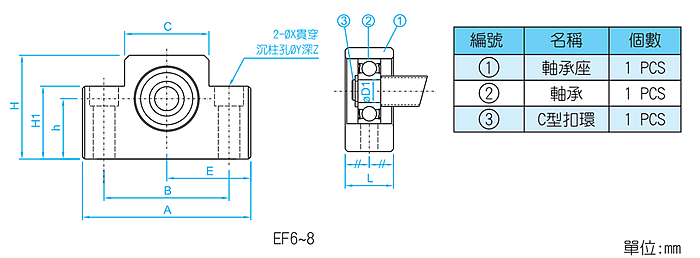

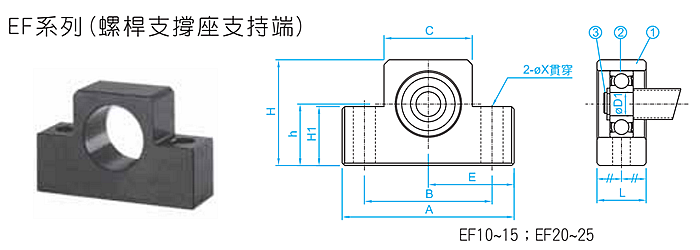

| 型号 | 轴径 | A | B | C | E | H1 | h | H | L | X | Y | Z | C型扣环 | 轴承型号 | |||||||
| ±0.02 | ±0.02 | ||||||||||||||||||||
| EF15 | 15 | 80 | 60 | 41 | 40 | 25 | 30 | 49 | 20 | 9 | - | - | C15 | 6002ZZ | |||||||

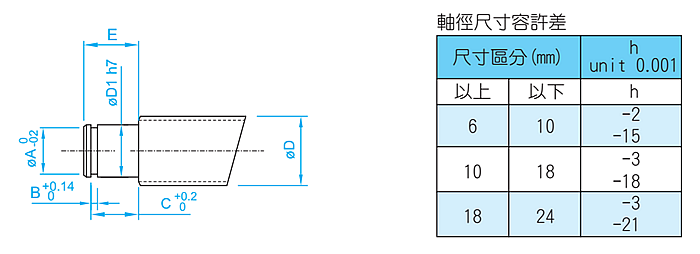

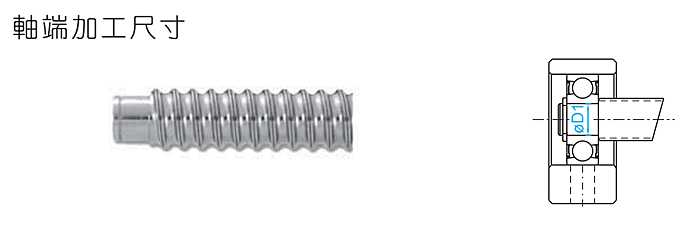

| 型号 | 适用轴杆外径 | D1 | E | C型扣环 | 型号 | ||
|---|---|---|---|---|---|---|---|
| EF15 | Ø18、Ø20 | 15 | 13 | A | B | C | EF15 |
| 14.3 | 1.15 | 10.15 | |||||
EF15滚珠丝杆支撑座的特点：
（1）最佳轴承的采用
考虑到与滚珠螺杆在刚性上的均衡，使用高刚性低扭矩的角接触球轴承（接触角30°、自由组合）。同时，超小型支撑单元EF15装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。
（2）支撑单元的形状
支撑单元有角型和圆型系列，可根据用途选择。
（3）小型且安装简便
支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
EF15丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
EF15丝杆支撑座是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。
