丝杆支撑座

丝杆支撑座FK25

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:FK25
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:854 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:FK25丝杆支撑座安装和使用中药保持支撑座的清洁,禁止粉尘和杂物的进入,必要时,还也好采取一定的防护措施。

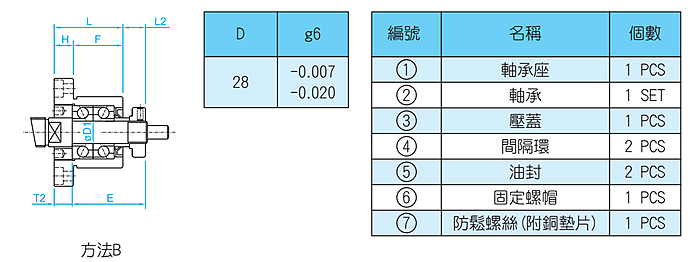

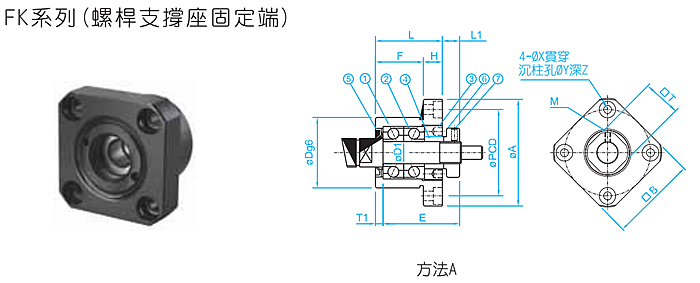

型号 轴径 A F L E Dg6 H PCD M B L1 T1 L2 T2 X Y Z T 轴承型号
FK25 25 98 30 57 60 63 27 80 M5 79 13 10 20 17 9 15 13 35 7205ATYDFC8P5

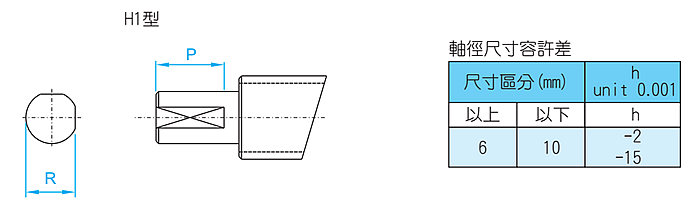

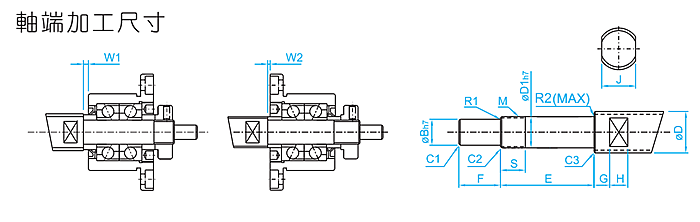

型号 使用轴杆外径 D B E F M S J G H 倒角 圆角半径 H1 H2 W1 W2 型号
C1 C2 C3 R1 R2 N P R P
FK25 Ø32、 Ø36 25 20 76 30 M25×1.5 20 27 10 13 0.5 0.5 0.5 0.5 0.6 6×3.5 25 19 25 5 -2 FK25

FK25丝杆支撑座在使用中需要注意:

      1、安装和使用中药保持支撑座的清洁,禁止粉尘和杂物的进入,必要时,还也好采取一定的防护措施。

      2、安装到丝杆时务必要小心保护密封圈唇部,避免密封圈唇部的破损和变形。

      3、支撑座已注入了适量的润滑脂,因此使用前不需要另加润滑脂。

      4、轴向锁紧螺母的径向锁紧螺钉要在安装确认完毕后给以锁紧,必要时,加注螺丝以防松胶固定。

      5、不可拆卸固定端支撑座,不然会破坏预紧状态。

      6、必须记得在任何情况下,都是严禁强行安装的。

      7、对于固定端的支撑座,轴向锁紧螺母压紧轴承到丝杆时,压紧程度要适当,对于DF型组合的轴承座,过大的压紧则会降低轴承间的预紧程度。
