丝杆支撑座

丝杆支撑座EF08

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:EF08
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:360 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:安装EF08丝杆支撑座时需要注意的是请勿将支撑单元拆解,另外在严酷的条件下使用时,还必须采取措施防止其零部件的松池。

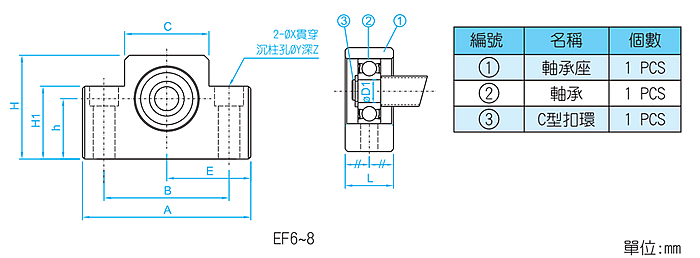

型号 轴径 A B C E H1 h H L X Y Z C型扣环 轴承型号
±0.02 ±0.02
EF08 8 70 52 38 26 26 17 32 14 6.6 11 12 C6 606ZZ

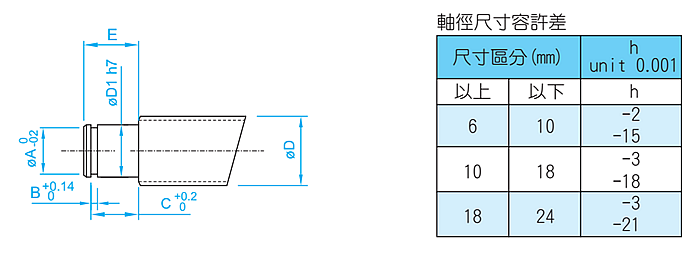

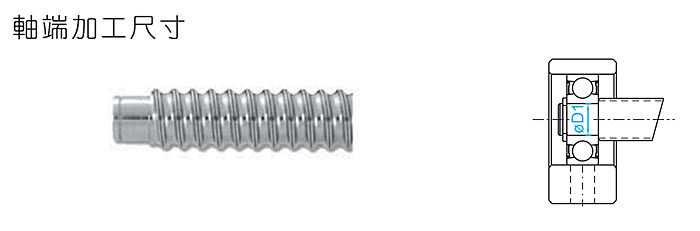

型号 适用轴杆外径 D1 E C型扣环 型号
EF08 Ø10、Ø12 6 9 A B C EF8
5.7 0.8 6.8

EF08丝杆支撑座工作台和底座上安装:

      1.先调整到安装精度参考值以内。

      2.以固定侧支撑单元为基准时,请将螺母外径与工作台螺母支座内径调整至保持一定的间隙状态。

      3.以工作台为基准时,对于方形支撑单元使用薄垫片调整中心高度,对于法兰型支撑单元要将螺母外径与工作台螺母制作内径调整至保持一定间隙的状态。
