丝杆支撑座

丝杆支撑座BF20

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:BF20
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:778 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:BF20滚珠丝杆支撑座,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

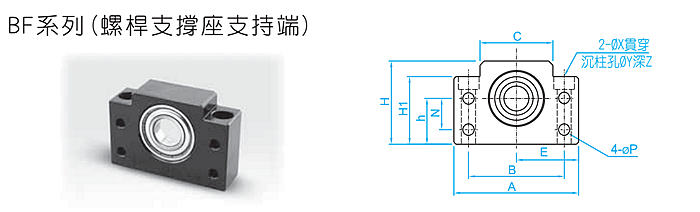

型号 轴径 A B C E H1 h H L N P X Y Z C型扣环 轴承型号
±0.02 ±0.02
BF20 20 88 70 52 44 50 34 60 26 22 6.6 9 14 11 C20 6004ZZ

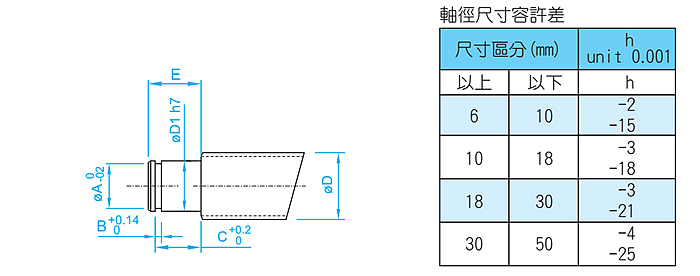

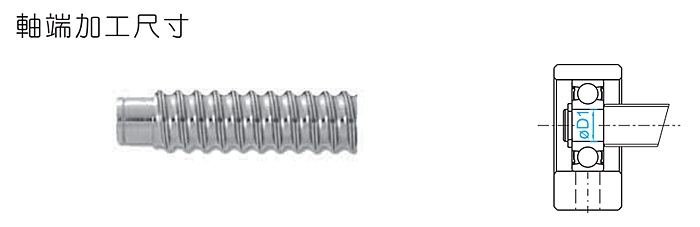

型号 适用轴杆外径 D1 E C型扣环 型号
BF20 Ø25、Ø28 17 16 A B C BF20
19.0 1.35 13.35

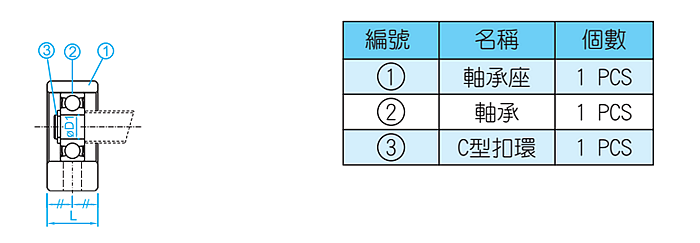

滚珠丝杆支撑座结构

       ◎支撑座有8个型号,对标准滚珠螺杆库存品的轴端、成品,预备了标准化的支撑座EK、EF、FK、FF型,对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。

       固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承,可依选用螺杆等级做最符合经济的搭配。

       高精度稳定的回转性能。

       ◎支撑侧使用深沟槽滚珠轴承。

       ◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂,用特殊密封。所以这些型号能够长期使用。

       BF20滚珠丝杆支撑座,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。
