丝杆支撑座

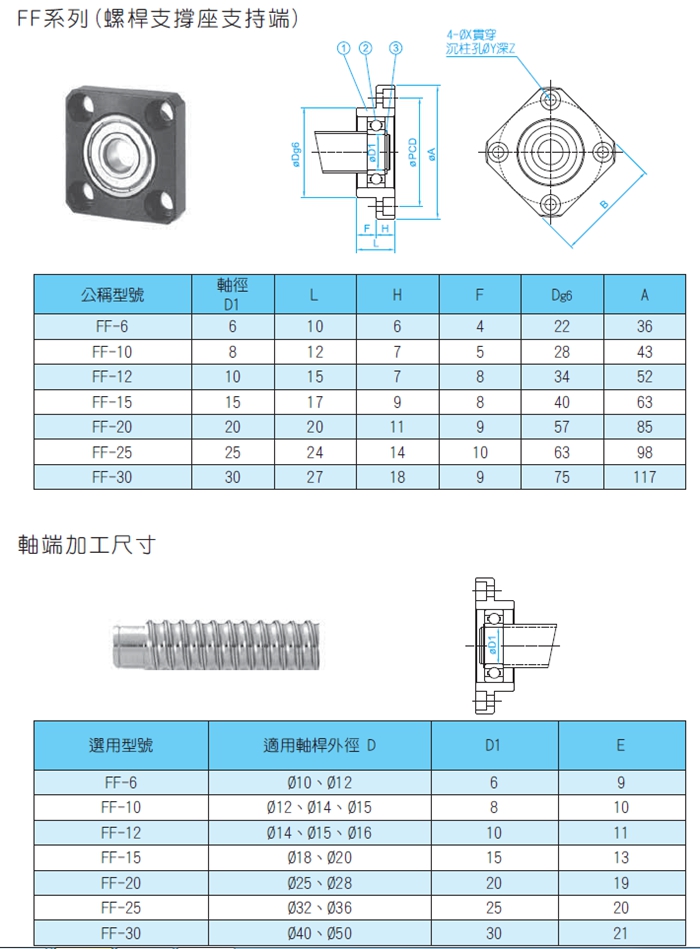

上银法兰型丝杆支撑座FF20C7

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:FF20C7
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:194 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银丝杆支撑座FF20C7标准型轻预压:刚性和精度适用于轻负荷的场合,常常运用于精密检测仪工具。支撑座标准型重预压:刚性较轻预压高,适用于重负荷和高精度场所。支撑座经济型高刚性:适用于对于有成本支出限制,但是必须有预压刚性的场所。

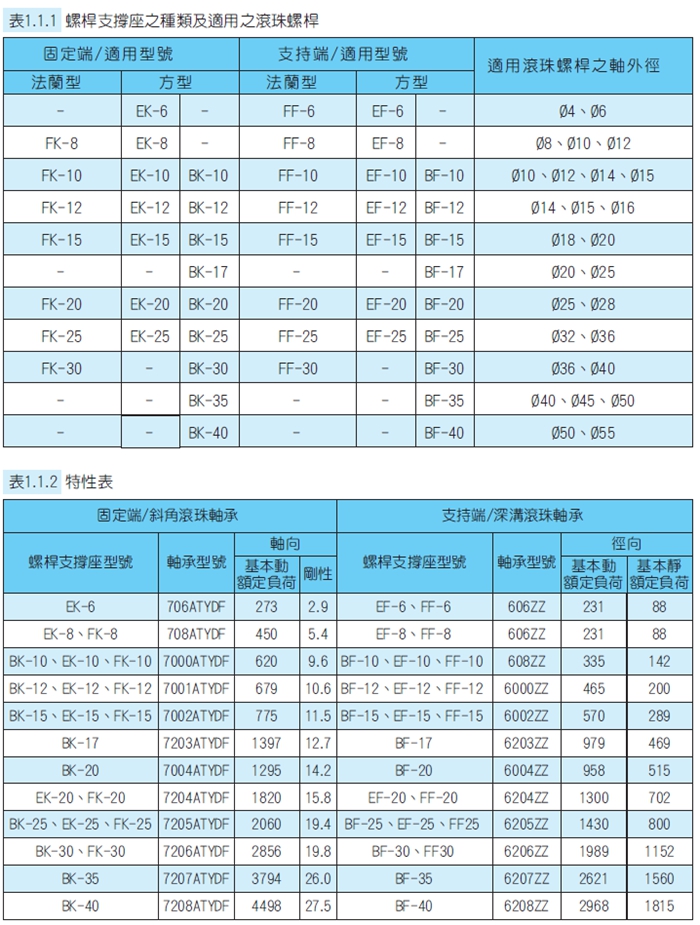

   1最佳轴承的采用
       考虑到与滚珠丝杆在刚性上的均衡,使用高刚性低扭矩的角接触球轴承(接触角30°、自由组合)。同时,超小型支撑单元装有为超小型滚珠丝杠所开发的超小型角接触球轴承。这种轴承接触角是45°,球径小、球数多,是具有高刚性、高精度的超小型角接触球轴承,能获得稳定的回转性能。

   2支撑单元的形状

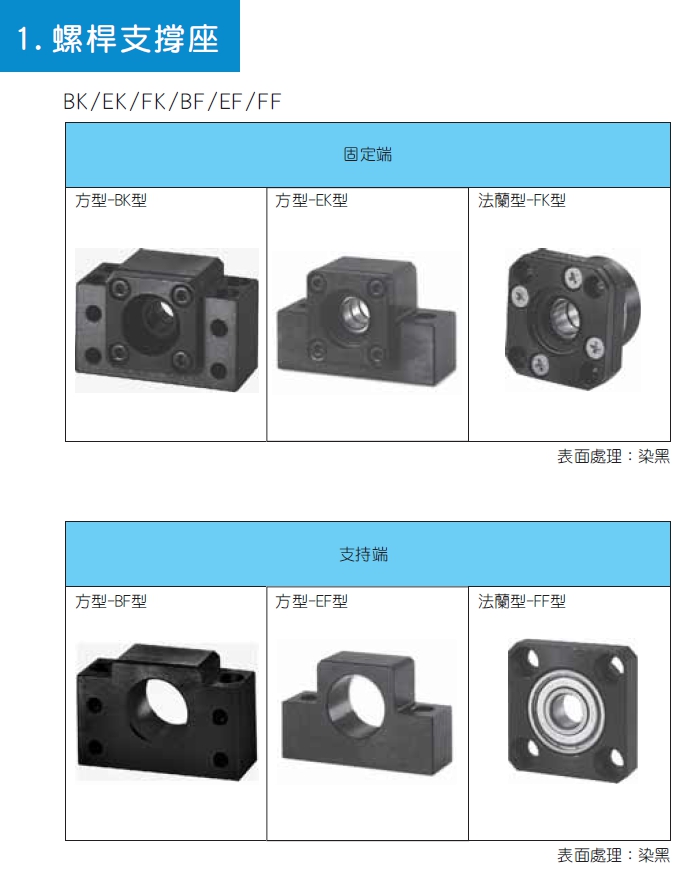

       支撑单元有角型和圆型系列,可根据用途选择。

   3小型且安装简便
       支撑单元是考虑了安装周围空间的、小体积的设计。同时,装入了经过调整预压的轴承,交货后就可直接进行装配,既降低了装配工时,又可提高装配精度。

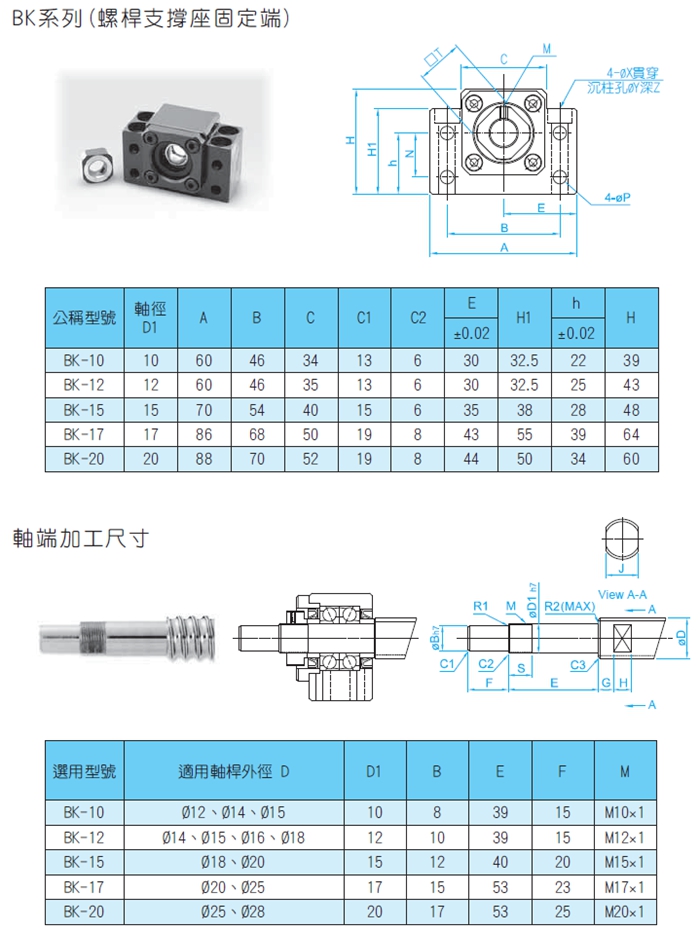

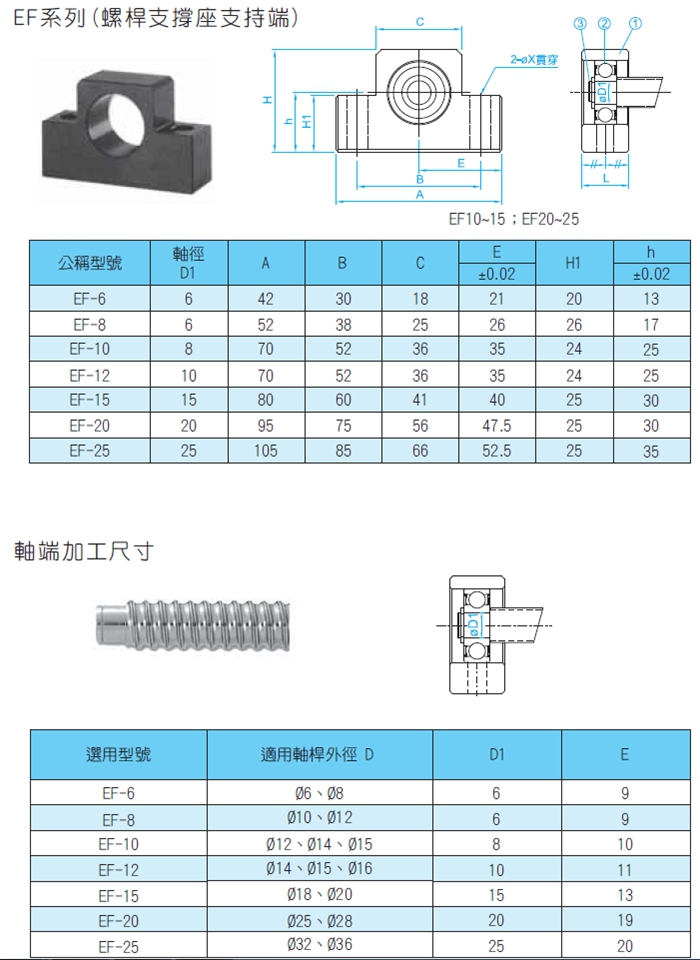

滚珠丝杠支撑座是连接丝杆和电机的轴承,构造与特长对标准滚珠丝杆库存品的轴端成品,预备了标准化的支撑单元BK型,对一般滚珠丝杠预备了标准的支撑单元BK型。

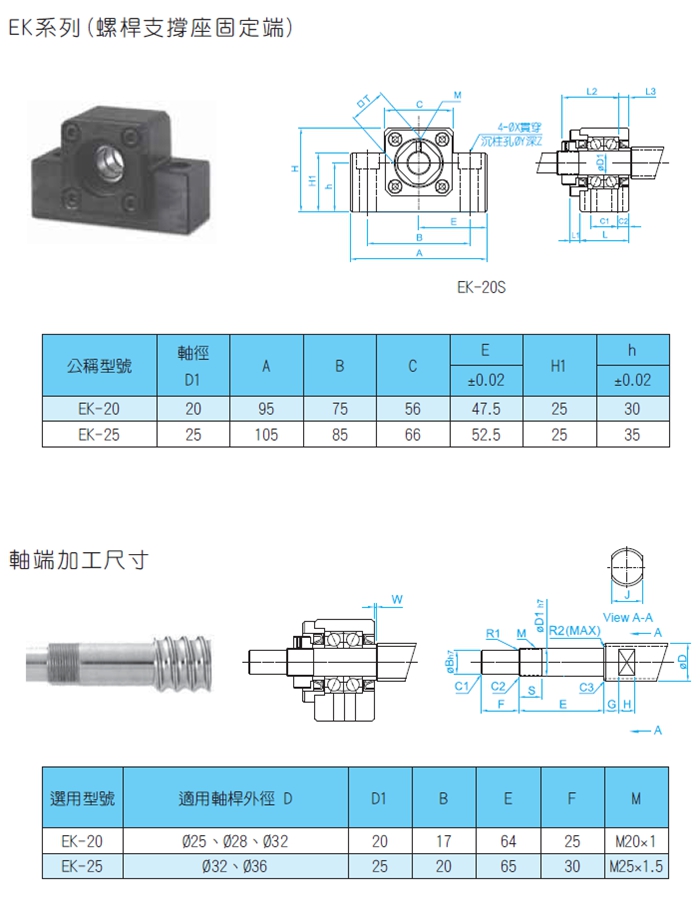

固定侧的支撑单元装有经预压调整的角接触球轴承。特别是在EK的超小型式中,装有为超小型滚珠丝杠所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

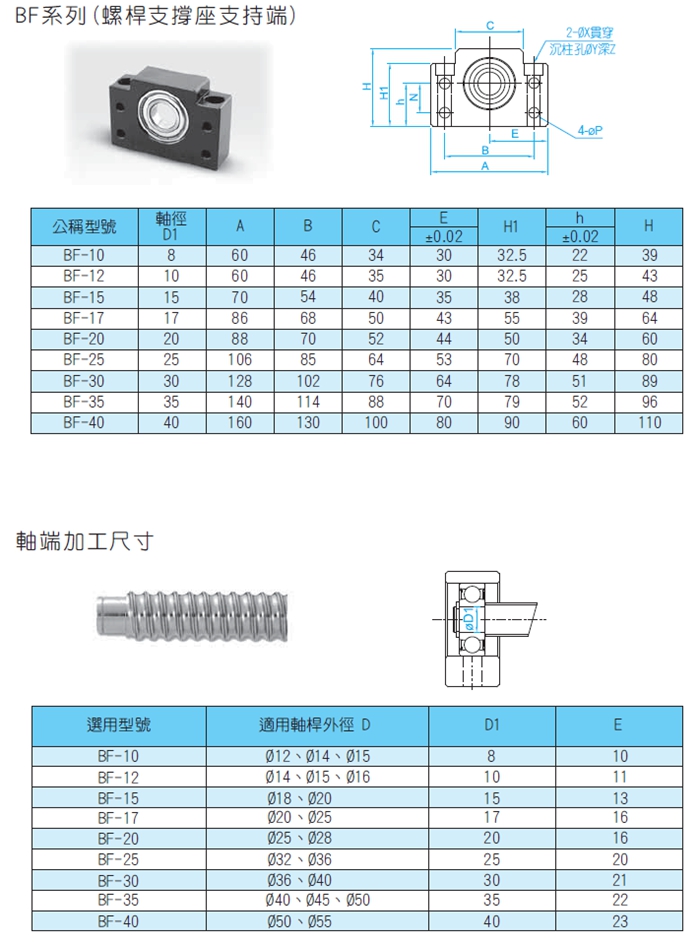

支撑侧的支撑单元使用深沟球轴承。支撑单元EK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。





























上银丝杆支撑座FF20C7标准型轻预压:刚性和精度适用于轻负荷的场合,常常运用于精密检测仪工具。支撑座标准型重预压:刚性较轻预压高,适用于重负荷和高精度场所。支撑座经济型高刚性:适用于对于有成本支出限制,但是必须有预压刚性的场所。
