滚珠丝杠

上银丝杆R40-10T4-FSI-0.05

产品介绍/参数

优势特点:上银丝杆R40-10T4-FSI-0.05,螺母的长度为87mm,螺母安装孔距离的距离为78mm,滚珠丝杠的预压必须设定在一合理范围内,不然会降低机械效率,预压若过大会产生温升问题及寿命降低。

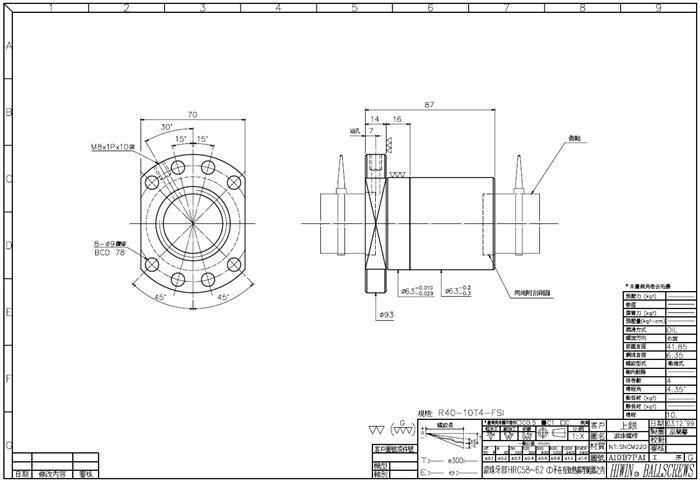

上银R40-10T4-FSI-0.05滚珠丝杆参数
丝杆外径:40
导程:10
安装孔的距离:78
螺母的长度:87
螺母外径:63
法兰直径:93
法兰的厚度:14
法兰的宽度:45
动额定负荷C(Kgf):4500
静额定负荷C0(Kgf):12100

上银丝杆R40-10T4-FSI-0.05工作原理

  (1)滚珠丝杠必须保持干净及擦拭清洁,不使异物进入螺母内。

   (2)不可任意敲打,并保持外观不碰撞伤。

   (3)安装面的表面修整及清洁要彻底。

   (4)合宜的公差及精确的校正。

   (5)适宜的润滑。

   (6)不可将丝杠与螺母分离。

   (7)最好在丝杠两端加装防撞器,以避免运转超过行程极限而损伤滚珠丝杠。

   (8)使用保护套来保护滚珠丝杠,并且防尘。

   滚珠丝杆与滑动丝杠螺母副比较有很多优点:传动效率高、灵敏度高、传动平稳:磨损小、寿命长;可消除轴向间隙,提高轴向刚度等。

     上银丝杆R40-10T4-FSI-0.05由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动,这是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。

    上银丝杆R40-10T4-FSI-0.05,螺母的长度为87mm,螺母安装孔距离的距离为78mm,滚珠丝杠的预压必须设定在一合理范围内,不然会降低机械效率,预压若过大会产生温升问题及寿命降低。
