滚珠丝杠

上银丝杆R12-4B1-FSW-0.05

产品介绍/参数

优势特点:上银丝杆R12-4B1-FSW-0.05,螺母的长度为35mm,螺母安装孔距离的距离为40mm,丝杆不能自锁、具有传动的可逆性和轴向刚度高。



上银R12-4B1-FSW-0.05滚珠丝杆参数
丝杆外径:12
导程:4
安装孔的距离:40
螺母的长度:35
螺母外径:30
法兰直径:50
法兰的厚度:8
法兰的宽度:30
动额定负荷C(Kgf):344
静额定负荷C0(Kgf):574

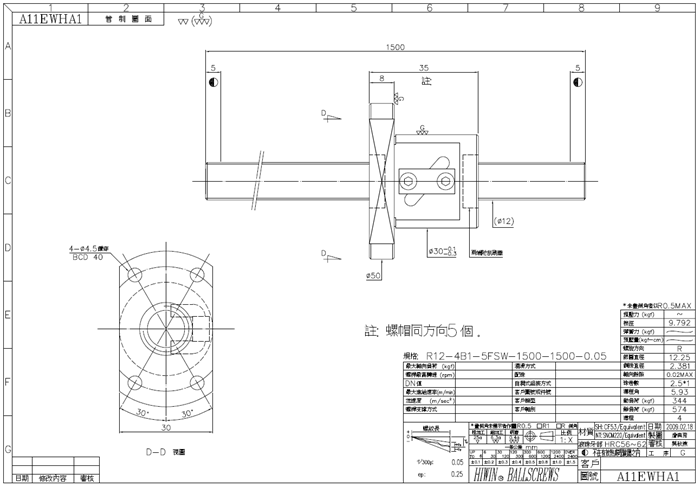

上银丝杆R12-4B1-FSW-0.05的结构

  滚珠丝杠螺母副是回转运动转换为直线运动常用的传动装置。它以滚珠的滚动代替丝杆螺母副中的滑动,摩擦力小,具有良好的性能.

   滚珠丝杆的组成:主要由丝杆、螺母、滚珠和循环器、迷宫式密封圈、油孔等组成。工作原理:在丝杆和螺母上加工有弧行螺旋槽,当它们套装在一起时便形成螺旋滚道,并在滚道内装满滚珠。而滚珠则沿滚道滚动,并经循环器作周而复始的循环运动。循环器两端还起挡珠的作用,以防滚珠沿滚道掉出。

   上银丝杆R10-4B1-FSW-0.05,螺母的长度为35mm,螺母安装孔距离的距离为40mm,丝杆不能自锁、具有传动的可逆性和轴向刚度高。
