上银导轨宽幅型WE系列

WEW50CC

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:WEW50CC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:481 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:WEW50CC为宽幅型系列导轨,组合高度为50mm,安装孔尺寸为144*80,线导轨属于高质量、运用便当、设计平安的产品。

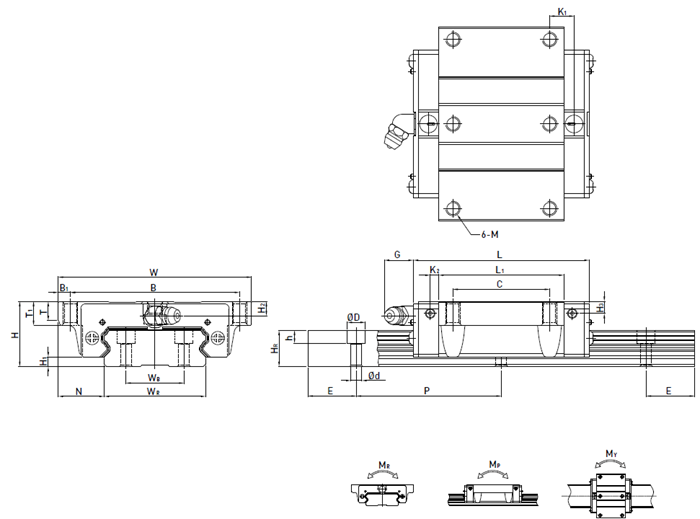

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
WEW50CC 50 7.5 36 162 144 9 80 112 140 20.55 6 12.9 M10 14 18 12 10.5

型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR WB HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
WEW50CC 90 60 24 14 12 9 80 20 M8×25 61.52 97.1 4.03 1.96 1.96 3.71 14.6

上银直线导轨WEW50CC在机床常出现的问题

   支承和引导运动构件沿着一定轨迹运动的零件称为导轨副,也常简称为导轨。运动部件的运动轨迹有直线、圆或曲线,滚动圆导轨可归人滚动推力轴承,曲线导轨在机械中极少应用。导轨在机器中是个十分重要的部件,在机床中尤为重要。

使用中机床导轨常见问题
1.机床导轨生锈,有锈斑。
2.机床导轨运行不畅顺,导轨磨损严重,有划痕。
3.导轨油很容易下掉
4.导轨震动大,有异音,噪音大,导轨打滑、爬行。
5.导轨两端油污多 ,影响加工。

  造成原因
1.导轨油质量不过关,防锈性能差。
2.导轨油耐极压性润滑性差,同时可能是混入杂质造成导轨划痕。
3.选用的导轨油粘度不符合机床,粘度偏低了。
4.导轨油润滑性能差,油品不良,不含导轨专用添加剂。
5.导轨油添加太多;品质不佳易产生油泥 ;油品粘度太大,油品的粘附性和分水性差。

WEW50CC为宽幅型系列导轨,组合高度为50mm,安装孔尺寸为144*80,线导轨属于高质量、运用便当、设计平安的产品。
