上银静音导轨高组装QH系列

QHW45CC

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:QHW45CC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:361 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:QHW45CC为静音重载系列导轨,组合高度为60mm,安装孔尺寸为100*80,即使有预压或偏负荷作用,都不会出现球的差动滑动,从而坚持平滑的滚动运动。

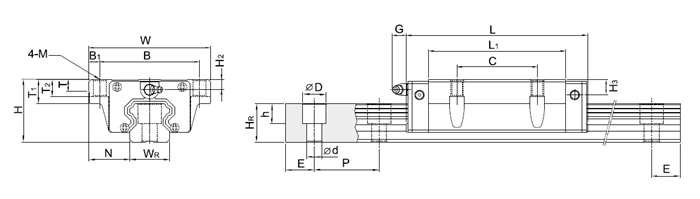

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3
QHW45CC 60 9.2 37.5 120 100 10 80 97 139.4 13 10 12.9 Ø11 15.1 22 15 8.5 10


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
QHW45CC 45 38 20 17 14 105 22.5 M12×35 89.21 94.81 1.83 1.38 1.38 2.79 10.41

上银直线导轨QHW45CC的爬行故障解除

       上银直线导轨润滑油需具有较好的油性及耐磨性,在较大的载荷条件下保证油膜存在一定的强度。润滑油是碳氢化合物,特别是在工作温度较高条件下很容易与空气发生氧化反应,生成氧化胶质。氧化胶质是一种黏质的胶状物,它黏附在金属表面上不仅容易产生酸性腐蚀,而且会使摩擦表面丧失润滑性而发涩,导致爬行现象。

       机床直线导轨面需要充足的润滑油,才能保证油膜起到润滑减摩作用。如果油量不足,会出现导轨面上局部无油干摩擦现象,这时很容易产生导轨爬行。另外,无油干摩擦极易导致摩擦面咬毛拉伤,造成直线导轨面表面粗糙,局部摩擦增大,使工作台不能保持匀速运动而产生爬行。有以下几种上银直线导轨QHW45CC的爬行故障消除方法:

       1、重载荷时使用机械油效果不明显时,选择适当黏度的液压上银直线导轨油;

       2、检查机床直线导轨供油系统和直线导轨面油膜状况,调节供油阀,使上银直线导轨QHW45CC面保持足够的油膜和良好的润滑,避免出现干摩擦;

       3、润滑油的工作温度上升是油质氧化的重要因素。为了减缓油质氧化的速度,应对机床回油进行冷却降温,防止生成氧化胶质。定期更换润滑油和检测酸值指标,从油中有机酸含量是否增长来判断油的氧化程度,防止生成氧化胶质而产生爬行。

       4、采用耐磨胶,修补直线导轨表面的咬毛、拉伤,通过刮削的方法,使上银直线导轨QHW45CC平面度、表面粗糙度恢复到原来的精度要求。

       QHW45CC为静音重载系列导轨,组合高度为60mm,安装孔尺寸为100*80,即使有预压或偏负荷作用,都不会出现球的差动滑动,从而坚持平滑的滚动运动。
