| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| QHW25HC | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6×20 | 39.30 | 43.62 | 0.5 | 0.45 | 0.45 | 0.80 | 3.21 | ||
优势特点：QHW25HC为静音重载系列导轨，组合高度为36mm，安装孔尺寸为57*45，直线导轨要注意保证导轨良好的润滑和防护，润滑油能使导轨面间形成一层极薄的油膜，阻止或减少导轨面的直接接触，减小摩擦和磨损，从而延长导轨的使用寿命。

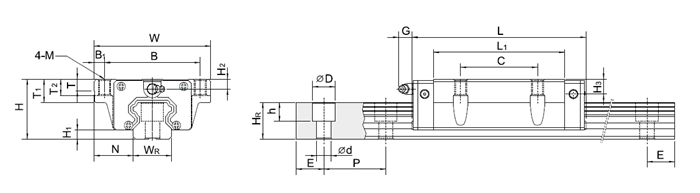

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | T2 | H2 | H3 | ||||||||||
| QHW25HC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 83.4 | 10.7 | 6 | 12 | M8 | 14 | 10 | 6 | 4.5 | 6 | |||||||||
上银直线导轨QHW25HC常见的特性;
1、定位精度高：使用上银直线导轨QHW25HC作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
2、磨耗少能长时间维持精度：传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。
3、适用高速运动且大幅降低机台所需驱动马力：由于上银直线导轨QHW25HC移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。
上银直线导轨QHW25HC广泛应用在：各种车床、磨床、机床、切割机、机械加工中心、自动化装置、运输设备、量测仪器、机密测试仪、半导体设备、木工机械、食品机械、医疗设备、包装设备和汽车制造设备等。
QHW25HC为静音重载系列导轨，组合高度为36mm，安装孔尺寸为57*45，直线导轨要注意保证导轨良好的润滑和防护，润滑油能使导轨面间形成一层极薄的油膜，阻止或减少导轨面的直接接触，减小摩擦和磨损，从而延长导轨的使用寿命。
