上银静音导轨低组装QE系列

QEW30SA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:QEW30SA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:313 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:QEW30SA为静音低组装系列导轨,组合高度为42mm,安装孔尺寸为72,由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。

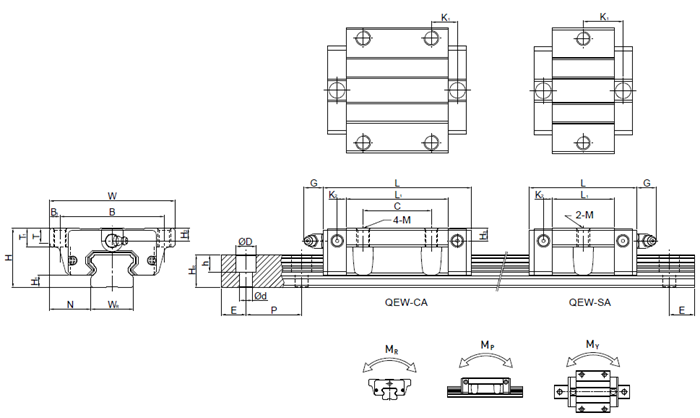

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
QEW30SA 42 10 31 90 72 9 - 41.5 67.5 26.75 6 12 M10 7 10 8 9


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
QEW30SA 28 23 11 9 7 80 20 M6×25 26.27 27.82 0.40 0.18 0.18 0.61 4.35

上银直线滑轨QEW30SA的移动元件和固定元件之间不用中间介质

   上银直线滑轨QEW30SA具备精细工件台的导向技能,直线导轨的首要效果是支承和引导运动部件沿着肯定的轨道运动,这是工件台完成直线轨道运动的根底。 因是具有良好平衡性的4条排列,能施加足够的预压,简单地就能使刚性增大。另外,对装配螺拴及LM滑块等的强度也进行了强化设计,重负荷切削的机床中有着为数众多的实际使用效果。

   逊色的耐久性:即使有预压或偏负荷作用,都不会出现球的差动滑动,从而坚持平滑的滚动运动。故具有出色的耐磨损性,能临时间维持高精度。机床的工作部件移动时,钢球就在支架沟槽中循环流动,把支架的磨损量分摊到各个钢球上,从而延长直线导轨的使用寿命。为了消除支架与导轨之间的间隙,预加负载能提高导轨系统的稳定性,预加负荷的获得。导轨和支架之间装置超尺寸的钢球。钢球直径公差为±20微米,以0.5微米为增量,将钢球筛选分类,分别装到导轨上,预加负载的大小,取决于作用在钢球上的作用力。如果作用在钢球上的作用力太大,钢球经受预加负荷时间过长,导致支架运动阻力增大。这里就有一个平衡作用问题;为了提高系统的灵敏度,减少运动阻力,相应地要减少预加负荷,而为了提高运动精度和精度的坚持性,要求有足够的预加负数,这是矛盾的两方面。

   自动调整能力:由圆弧沟槽的正面组合(DF组合)所产生的自动调整能力之效果,即使给予预压也能吸收装置误差,从而能得到高精度平滑稳定的直线运动。

   QEW30SA为静音低组装系列导轨,组合高度为42mm,安装孔尺寸为72,由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。
