上银静音导轨低组装QE系列

QEW20SB

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:QEW20SB
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:324 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:QEW20SB为静音低组装系列导轨,组合高度为28mm,安装孔尺寸为49,直线导轨主要是用在精度要求比较高的机械结构上直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。

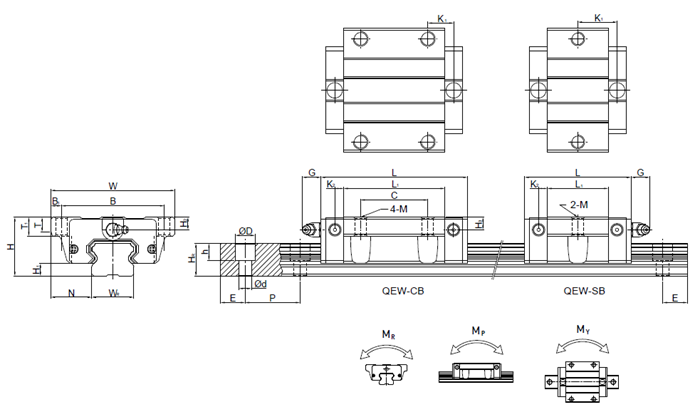

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
QEW20SB 28 6 19.5 59 49 5 - 29 50 18.75 4.15 12 Ø5.5 7 9 6 6.5


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
QEW20SB 20 15.5 9.5 8.5 6 60 20 M5×16 11.57 12.18 0.13 0.05 0.05 0.19 2.08

上银直线导轨QEW20SB特点

       体积小、轻量化,特别适合小型化设备使用。滑块、导轨材质提供不锈钢及合金钢两种。不锈钢材质之直线导轨,包含滑块、导轨及其它金属配件如钢珠、保持器等,皆使用不锈钢材质,具备防锈的特性。采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。有钢珠保持器设计,在精度允许下具备互换性。

       上银微型直线导轨主要应用在:半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、 精密量测仪器、办公室自动化设备、其它小型直线滑动装置。

       主要结构,滚动循环系统:滑块、导轨、端盖、钢珠、保持器 ;润滑系统:端盖侧附有油嘴,提供客户注油,而AQ7、9、12则于端盖侧预留注油孔,可将油或油脂打入滑块内部以润滑;防尘系统:刮油片、防尘片、螺栓盖。

       QEW20SB为静音低组装系列导轨,组合高度为28mm,安装孔尺寸为49,直线导轨主要是用在精度要求比较高的机械结构上直线导轨的移动元件和固定元件之间不用中间介质,而用滚动钢球。
