| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| QEW20SA | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5×16 | 11.57 | 12.18 | 0.13 | 0.05 | 0.05 | 0.19 | 2.08 | ||
上银线性滑块QEW20SA的功能
尽管导轨系统的形式是多种多样的，但工作性质都是相同的，机床工作部件在指定导轨系统上移动，尤如火车沿着铁轨在指定的方向上行驶。主要体现如下三种基本功能：
（1）为承载体的运动导向；
（2）为承载体提供光滑的运动表面；
（3）把机床的切削所产生的力传到地基或床身上，减少产生的冲击对被动加工零件的影响。沿导轨系统的运动，大多数为直线运动，也有少数为弧线运动。直线导轨的很多技术可以直接应用弧形导轨。

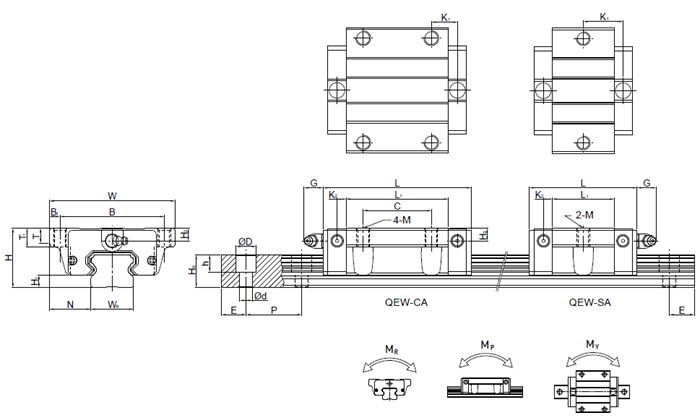

QEW20SA为静音低组装系列导轨，组合高度为28mm，安装孔尺寸为49，直线导轨的摔落或撞击会损伤正常功能请避免让其产生不当的摔落或撞击，使用于特殊环境时请使用适当的表面处理。
