上银定位导轨PG系列

PGHW35HA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:PGHW35HA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:299 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:PGHW35HA为定位系列导轨,组合高度为48mm,安装孔尺寸为82*62,直线导轨的安装基面锁紧螺纹孔的加工,要确认安装螺孔的位置是否正确,各相连螺孔的中心距120mm大于0.1mm或小于0.1mm;为保证高精度的螺孔加工,要求选用数控设备定位加工。

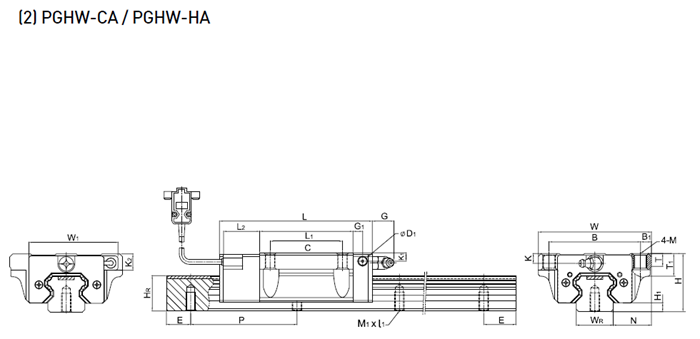

型号 组件尺寸 滑块尺寸
H H1 N W W1 B B1 C L L1 L2 G G1 D1 M K K1 K2 T T1
PGHW35HA 48 7.5 33 100 77 82 9 62 149 106 23.4 12 7 5 M10 9 12.6 16.5 10.1 18


型号 滑轨尺寸
基本
动额
定负荷
基本
静额
定负荷
重量
WR HR M1×L1 P E C(KN) C0(KN) 滑块
Kg
滑轨
kg/m
PGHW35HA 34 29 M8×17 80 20 60.21 136.31 2.06 6.30


 上银直线导轨PGHW35HA生锈解决方法揭秘

       有经验的数控车床、加工中心操作工一定遇见过:在日常生产中使用防锈型切削液,按理说其防锈效果是非常不错的,加工后产品的工序间防锈周期也能够达到预期的效果,可就是生产设备数控车床、加工中心的工作台和导轨经常出现锈迹。

       加工后的工件防锈性能尚可那么就基本可以排除切削液防锈性能差这么个观点,也可以排除是切削液直接造成的导轨锈蚀。

       这就要归结 上银直线导轨PGHW35HA上门涂抹的导轨油了。导轨油通常是由基础油矿物油和部分硫、磷抗磨剂组成的,切削液在循环过程中与导轨油接触产生部分油水混合物,即油泥。

       油比水轻,并且油吸收了切削液中大部分的碱和防锈成分,加上水的作用使得 上银直线导轨PGHW35HA非常容易被氧化锈蚀。

       这还不是导轨锈蚀的主要原因,主要原因是导轨油中的硫、磷等抗磨剂在切削液主要成分水的作用下被水解,硫、磷等成分对钢铁件有严重的腐蚀性,这才是导轨锈蚀的最主要的原因。

       解决导轨锈蚀的方法要么就是把水性切削液换为油性的切削油、乳化油或者换用清洗效果不是特别好的切削液再或者就是选择用钼作为抗磨原料的导轨油。

       PGHW35HA为定位系列导轨,组合高度为48mm,安装孔尺寸为82*62,直线导轨的安装基面锁紧螺纹孔的加工,要确认安装螺孔的位置是否正确,各相连螺孔的中心距120mm大于0.1mm或小于0.1mm;为保证高精度的螺孔加工,要求选用数控设备定位加工。
