优势特点：PGHW25CA为定位系列导轨，组合高度为36mm，安装孔尺寸为57*45，线导轨运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。

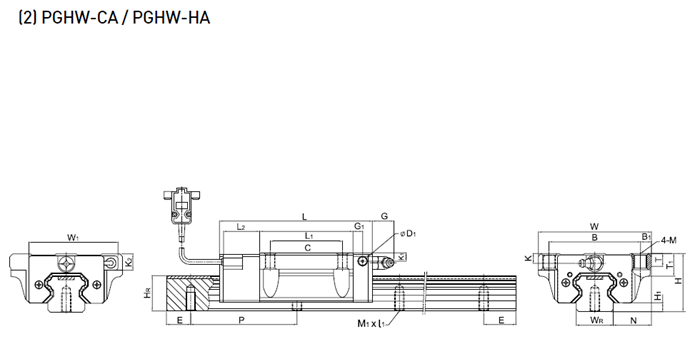

| 型号 | 组件尺寸 | 滑块尺寸 | ||||||||||||||||||||
| H | H1 | N | W | W1 | B | B1 | C | L | L1 | L2 | G | G1 | D1 | M | K | K1 | K2 | T | T1 | |||
| PGHW25CA | 36 | 5.5 | 23.5 | 70 | 55.4 | 57 | 6.5 | 45 | 95 | 58 | 22.5 | 12 | 6 | 5 | M8 | 6 | 9 | 14 | 8 | 14 | ||
| 型号 | 滑轨尺寸 |
基本
动额
定负荷
|
基本 静额 定负荷 |
重量 | |||||||||||||
| WR | HR | M1×L1 | P | E | C(KN) | C0(KN) |
滑块 Kg |
滑轨 kg/m |
|||||||||
| PGHW25CA | 23 | 22 | M6×12 | 60 | 20 | 26.48 | 56.19 | 0.59 | 3.21 | ||||||||
上银直线导轨PGHW25CA的长度如何知晓
上银直线导轨PGHW25CA因采用了与球茎相接近的R沟槽形状，与直线滚珠导套等相比有很大的区别。基本额定动负荷的大小很接近的滚动导轨与直线滚动导套相比，外观尺寸上差异很大。因此，使用滚动导轨将能使装置的尺寸大幅度的减小。节省空间的理由是R沟槽接触构造与平面接触构造的容许负荷的极大不同。其理由是，R沟槽接触(R是球茎的52%)的情况与平面接触的情况相比，每1个钢球的容许负荷相差13倍。如果1个钢球的容许负荷增值13倍，因为寿命与其3次方成正比，则寿命之大比约是2200倍高刚性滚动导轨能承受来自上下和左右方向的负荷，同时，由于采用了圆弧沟槽的接触构造，在必要时可施加预压来提高刚性。与进给螺杆轴类或主轴的刚性相比较可知，使用滚动导轨时导向面具有非常高的刚性。爬行运动小上银直线导轨是理想的滚动导向装置，因此动摩擦与静摩擦之间的差别小，几乎不发生爬行运动。能长期维持高精度。
上银直线导轨PGHW25CA是理想的滚动导向装置，因此磨损非常小，即使长时间使用其精度都不会发生变化，施加预压后使导轨承受负荷进行使用，运行2000km以后，预压的剩余率仍有90%。
PGHW25CA为定位系列导轨，组合高度为36mm，安装孔尺寸为57*45，线导轨运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。
PGHW25CA为定位系列导轨，组合高度为36mm，安装孔尺寸为57*45，线导轨运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。
