优势特点：PGHW20CA为定位系列导轨，组合高度为30mm，安装孔尺寸为53*40，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。

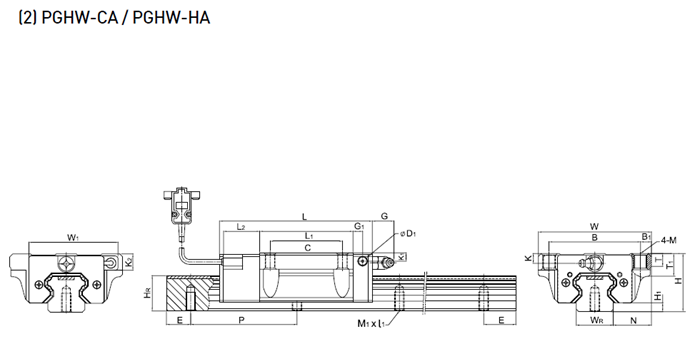

| 型号 | 组件尺寸 | 滑块尺寸 | ||||||||||||||||||||
| H | H1 | N | W | W1 | B | B1 | C | L | L1 | L2 | G | G1 | D1 | M | K | K1 | K2 | T | T1 | |||
| PGHW20CA | 30 | 4.6 | 21.5 | 63 | 52 | 53 | 5 | 40 | 90.5 | 50.5 | 25 | 12 | 6 | 5 | M6 | 6 | 7 | 10 | 8 | 10 | ||
| 型号 | 滑轨尺寸 |
基本
动额
定负荷
|
基本 静额 定负荷 |
重量 | |||||||||||||
| WR | HR | M1×L1 | P | E | C(KN) | C0(KN) |
滑块 Kg |
滑轨 kg/m |
|||||||||
| PGHW20CA | 20 | 17.5 | M6×10 | 60 | 20 | 17.75 | 37.84 | 0.40 | 2.21 | ||||||||
上银直线导轨PGHW20CA与静压导轨讲解
上银直线导轨PGHW20CA： 金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽或脊，用于导引、固定机器部件、专用设备、仪器等。
应用： 上银直线导轨PGHW20CA在我们的日常生活中的应用也是很普遍的，如滑动门的滑糟、火车的铁轨等等都是导轨的具体应用。
静压导轨工作原理：工作原理与静压轴承相同。将具有一定压力的润滑油，经节流器输入到导轨面上的油腔，即可形成承载油膜，使导轨面之间处于纯液体摩擦状态。
优点：导轨运动速度的变化对油膜厚度的影响很小；载荷的变化对油膜厚度的影响很小；液体摩檫，摩檫系数仅为0.005左右，油膜抗振性好。
缺点：导轨自身结构比较复杂；需要增加一套供油系统；对润滑油的清洁程度要求很高。
主要应用：精密机床的进给运动和低速运动导轨
静压导轨分类
按结构形式分：开式、闭式
开式静压导轨：压力油经节流器进入导轨的各个油腔，使运动部件浮起，导轨面被油膜隔开，油腔中的油不断地通过封油边而流回油箱。当动导轨受到外载荷作用向下产生一个位移时，上银直线导轨PGHW20CA间隙变小，增加了回油阻力，使油腔中的油压升高，以平衡外载荷。
PGHW20CA为定位系列导轨，组合高度为30mm，安装孔尺寸为53*40，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。
PGHW20CA为定位系列导轨，组合高度为30mm，安装孔尺寸为53*40，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。
