上银微型导轨MG系列

MGW15C

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:MGW15C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:500 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGW15C为微型系列导轨,组合高度为16mm,安装孔尺寸为45*20,直线导轨的预压力:所谓预压力是预先给予钢珠负荷力,利用钢珠与珠道之间负向间隙给予预压,这样能够提高直线导轨的刚性和消除间隙。

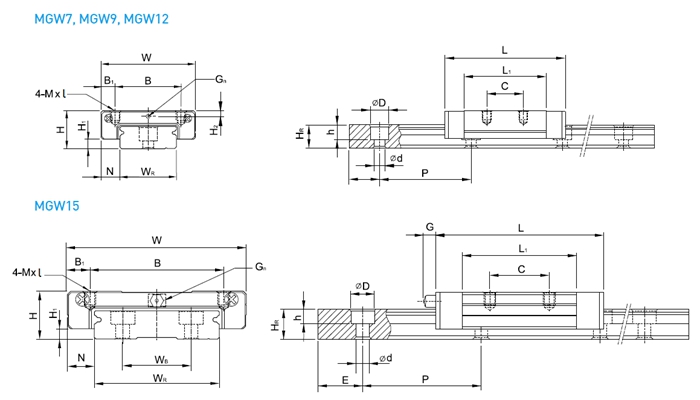

型号 组件尺寸 滑块尺寸
H H1 N W B B1 C L1 L G Gn M×L H2
MGW15C 16 3.4 9 60 45 7.5 20 38 54.8 5.2 M3 M4×4.2 3.2


型号 滑轨尺寸 滑轨的
固定螺栓
尺寸
基本
动额
定负荷
基本
静额
定负荷
容许静力矩 重量
WR WB HR D H d P E (mm) C(KN) C0(KN) MR
N-m
MP
N-m
MY
N-m
滑块
kg
滑轨
kg/m
MGW15C 42 23 9.5 8 4.5 4.5 40 15 M4×10 6.77 9.22 199.34 56.66 56.66 0.143 2.86


上银直线导轨MGW15C与静压导轨讲解

    上银直线导轨MGW15C: 金属或其它材料制成的槽或脊,可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。导轨表面上的纵向槽或脊,用于导引、固定机器部件、专用设备、仪器等。

       应用: 上银直线导轨MGW15C在我们的日常生活中的应用也是很普遍的,如滑动门的滑糟、火车的铁轨等等都是导轨的具体应用。

       静压导轨工作原理:工作原理与静压轴承相同。将具有一定压力的润滑油,经节流器输入到导轨面上的油腔,即可形成承载油膜,使导轨面之间处于纯液体摩擦状态。

       优点:导轨运动速度的变化对油膜厚度的影响很小;载荷的变化对油膜厚度的影响很小;液体摩檫,摩檫系数仅为0.005左右,油膜抗振性好。

       缺点:导轨自身结构比较复杂;需要增加一套供油系统;对润滑油的清洁程度要求很高。
主要应用:精密机床的进给运动和低速运动导轨

       静压导轨分类

       按结构形式分:开式、闭式

       开式静压导轨:压力油经节流器进入导轨的各个油腔,使运动部件浮起,导轨面被油膜隔开,油腔中的油不断地通过封油边而流回油箱。当动导轨受到外载荷作用向下产生一个位移时,上银直线导轨MGW15C间隙变小,增加了回油阻力,使油腔中的油压升高,以平衡外载荷。

       MGW15C为微型系列导轨,组合高度为16mm,安装孔尺寸为45*20,直线导轨的预压力:所谓预压力是预先给予钢珠负荷力,利用钢珠与珠道之间负向间隙给予预压,这样能够提高直线导轨的刚性和消除间隙。
