上银微型导轨MG系列

MGN9C

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:MGN9C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:1182 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGN9C为微型系列导轨,组合高度为10mm,安装孔尺寸为15*10,直线导轨在滑块上装有注油杯,可直接以注油注入油脂,亦可连接供油管以自动供油机润滑,使其的磨耗降至更少,使机台能长时间保持精主工。

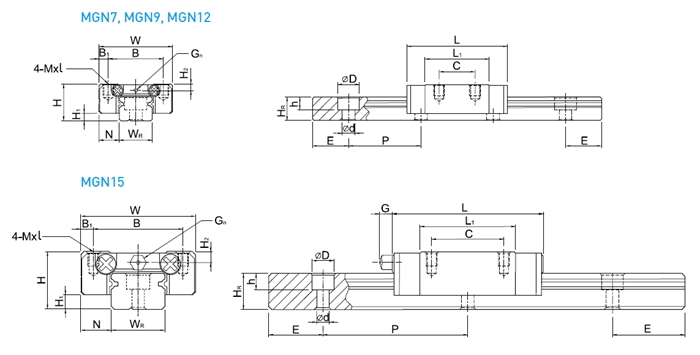

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGN9C 10 2 5.5 20 15 2.5 10 18.9 28.9 - Ø1.4 M3×3 1.5


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGN9C 9 6.5 6 3.5 3.5 20 7.5 M3×8 1.86 2.55 11.76 7.35 7.35 0.016 0.38

 引起上银直线导轨MGN9C切断时拖毛刺的原因

       上银直线导轨加工零件的切断面一般分两种,一种是平面,另一种是圆锥面,圆锥顶角通常是90度-120度,引起切断时拖毛刺的原因以及注意事项,如下:

       1、在调整时必须防止上银直线导轨MGN9C安装前,或者是切断凸轮安设后,一定要同步起止,动作协调。

       2、中心位置和导轨连合间隙有点大,零件在接近切断时,必然会因为颤动而被振断,所以裂缝要调节恰当。

       3、如果导轨留有一个细小的直径未被切除,然后因工具继续向前进给将它撞击断。中心拌拌偏高,折断面直径越大,所以切断中心必须准确祠整,确保断面的质地。

       4、断开中心位置和上银直线导轨MGN9C面太远或者是孔口就会变形:零件尺寸是悬架受力,当磨合力与支撑位置距离越远,引起弯曲变形就越紧要,在弯曲变形状态下切断,导轨切断面就留有折断毛刺。

       同理,导套孔口顺锥形,相当于支撑的地方往内方向移动,悬架加长,必然产生相同毛病,调整直线导轨要尽可能紧贴中心架端面。中心架孔口顺锥形,可通过研磨修正来解决。

       以上就是关于引起上银直线导轨MGN9C切断时拖毛刺的原因以及注意的一些事项了,希望能对大家有所帮助!

       MGN9C为微型系列导轨,组合高度为10mm,安装孔尺寸为15*10,直线导轨在滑块上装有注油杯,可直接以注油注入油脂,亦可连接供油管以自动供油机润滑,使其的磨耗降至更少,使机台能长时间保持精主工。
