上银微型导轨MG系列

MGN7C

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:MGN7C
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:546 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:MGN7C为微型系列导轨,组合高度为8mm,安装孔尺寸为12*8,线性滑轨适用高速运动且大幅降低机台所需驱动马力,直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。

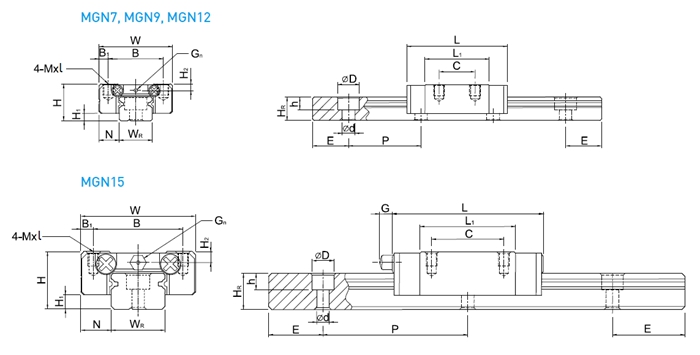

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGN7C 8 1.5 5 17 12 2.5 8 13.5 22.5 - Ø1.2 M2×2.5 1.5


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGN7C 7 4.8 4.2 2.3 2.4 15 5 M2×6 0.98 1.24 4.70 2.84 2.84 0.010 0.22

  手把手教你安装上银直线导轨MGN7C

       上银直线导轨MGN7C就是我们平常称的直线导轨,台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢?好安装吗?下面小编手把手教你线性导轨的安装方法。

       第一步,在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。

       第二步,将滑轨轻轻地安置在床台上,轻拧紧装派配螺丝,使滑轨的基准面与安装面可以轻轻地靠紧。上银直线导轨MGN7C两面都是基准面,不需要特殊的参考记号。

       第三步,按照顺序把滑轨的定位螺丝拧紧,让轨道跟横向的安装面紧密的相接在一起。

       第四步,使用扳手将装配的螺丝拧紧,拧的顺序是从中间开始向端部顺序的拧紧,这样安装会更加牢固。

       最后,用扭力扳手,按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。

       其实安装上银直线导轨MGN7C没有想象中的那么麻烦,只不过在安装中要小心、仔细,切记需要拧螺丝的地方一定要拧紧,这样使用时才能更安全。

       MGN7C为微型系列导轨,组合高度为8mm,安装孔尺寸为12*8,线性滑轨适用高速运动且大幅降低机台所需驱动马力,直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。
