上银微型导轨MG系列

上银滑块MG系列导轨滑块MGN9H

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:MGN9H
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:293 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银导轨MGN9H系列特点:有钢珠保持器设计,在精度允许下具备互换性。采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。

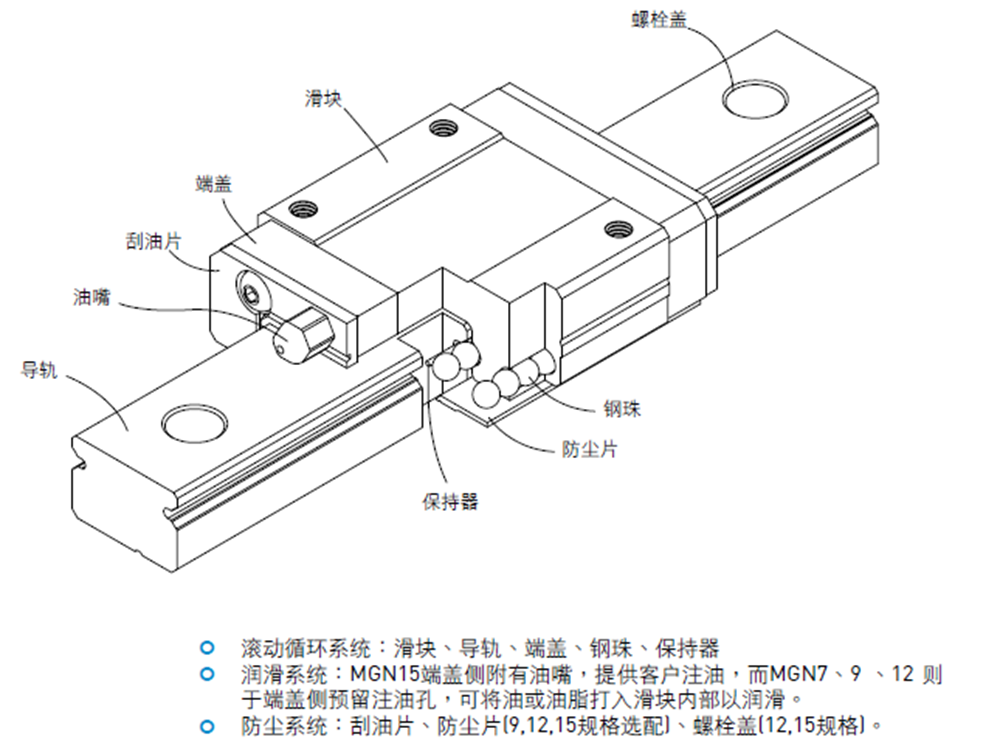

本体结构



HIWIN上银滑块MG系列微小型导轨滑块MGN9H特点:

1、体积小、轻量化,特别适合小型化设备使用。

2、不锈钢材质之直线导轨,包含滑块、滑轨及其它金属配件如保持器等,皆使用不锈钢材质,具备防锈的特性。

3、采用哥德型四点接触设计,可承受各方向负荷,具备刚性强,精度高等特性。

4、有钢珠保持器设计,在精度允许下具备互换性。



产品规格说明:



MGN系列非互换性型及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之精度需求,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

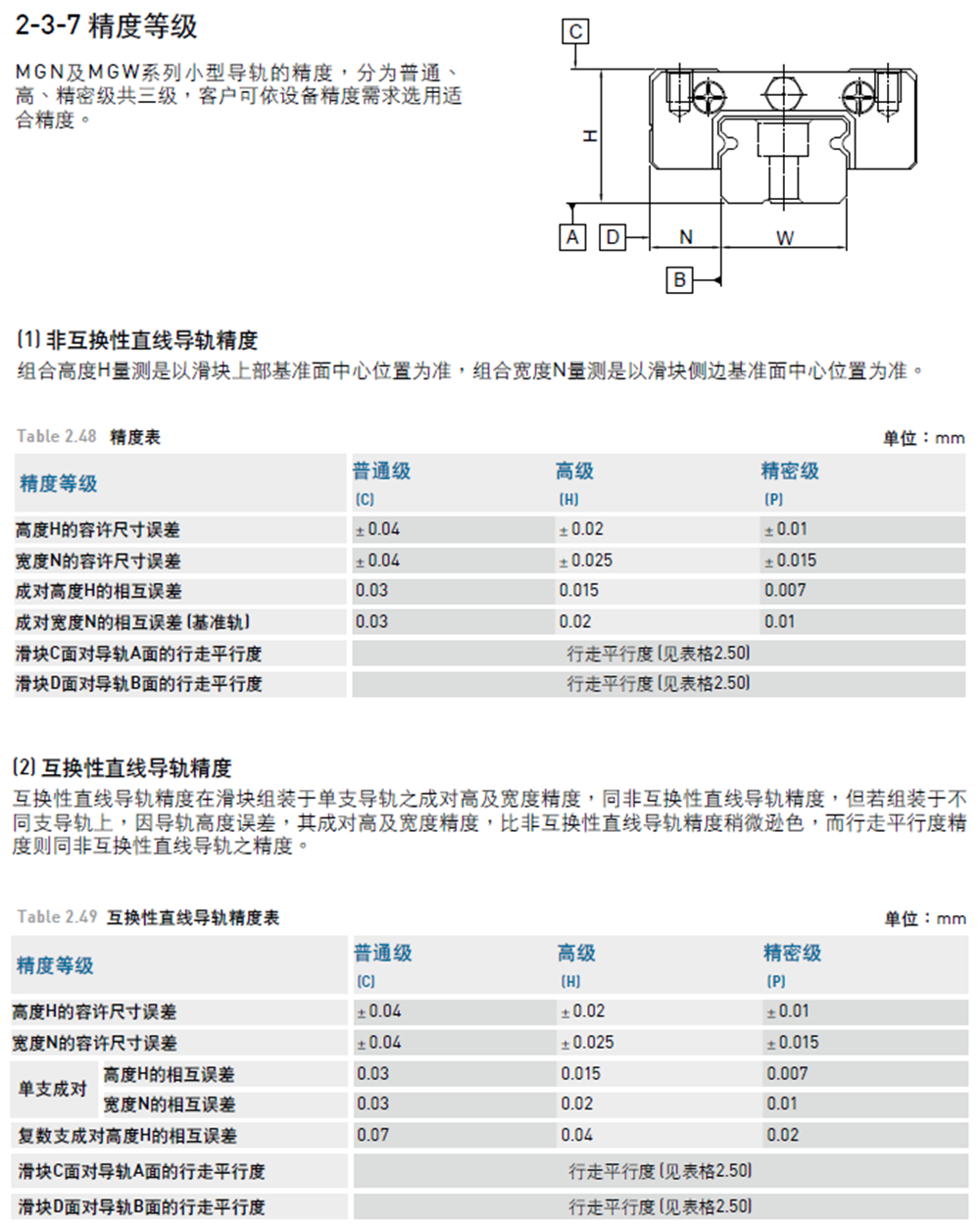

精度等级

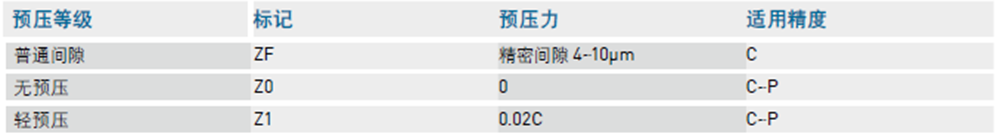

预压等级

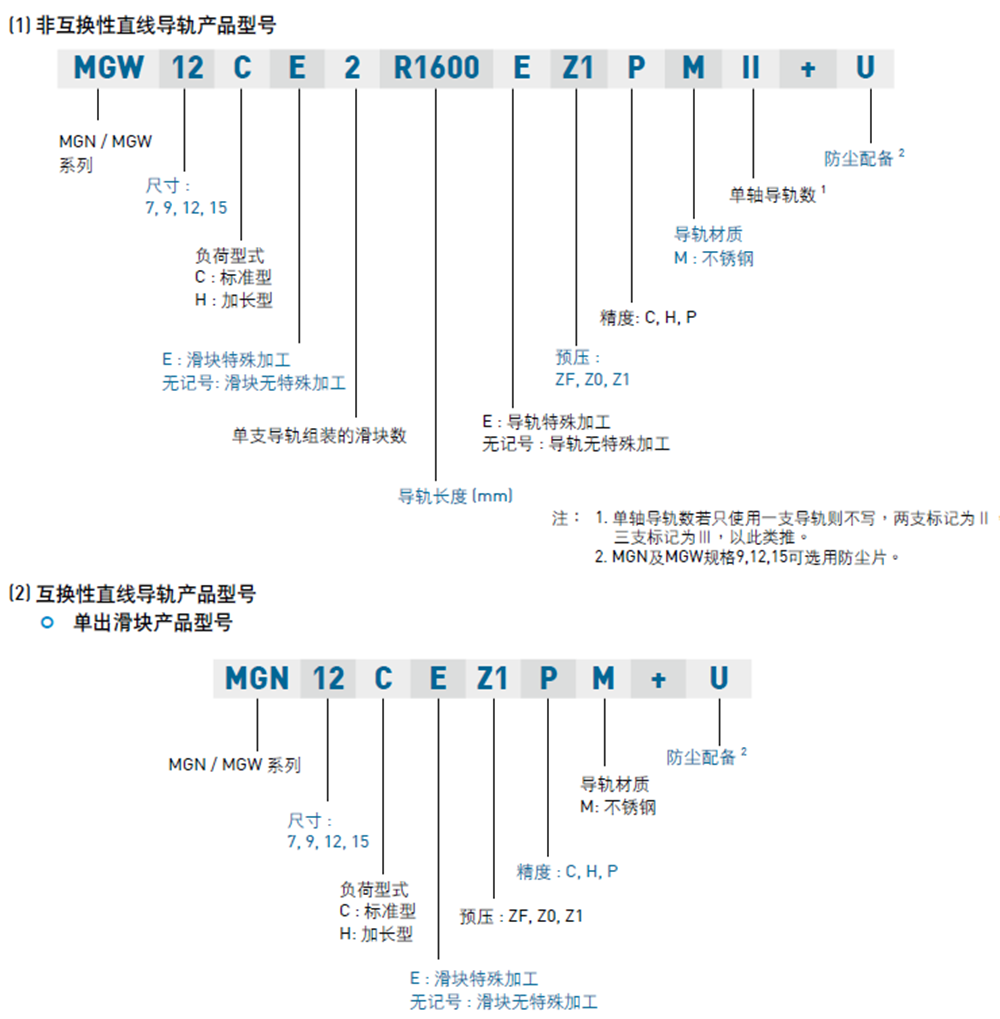

规格型号

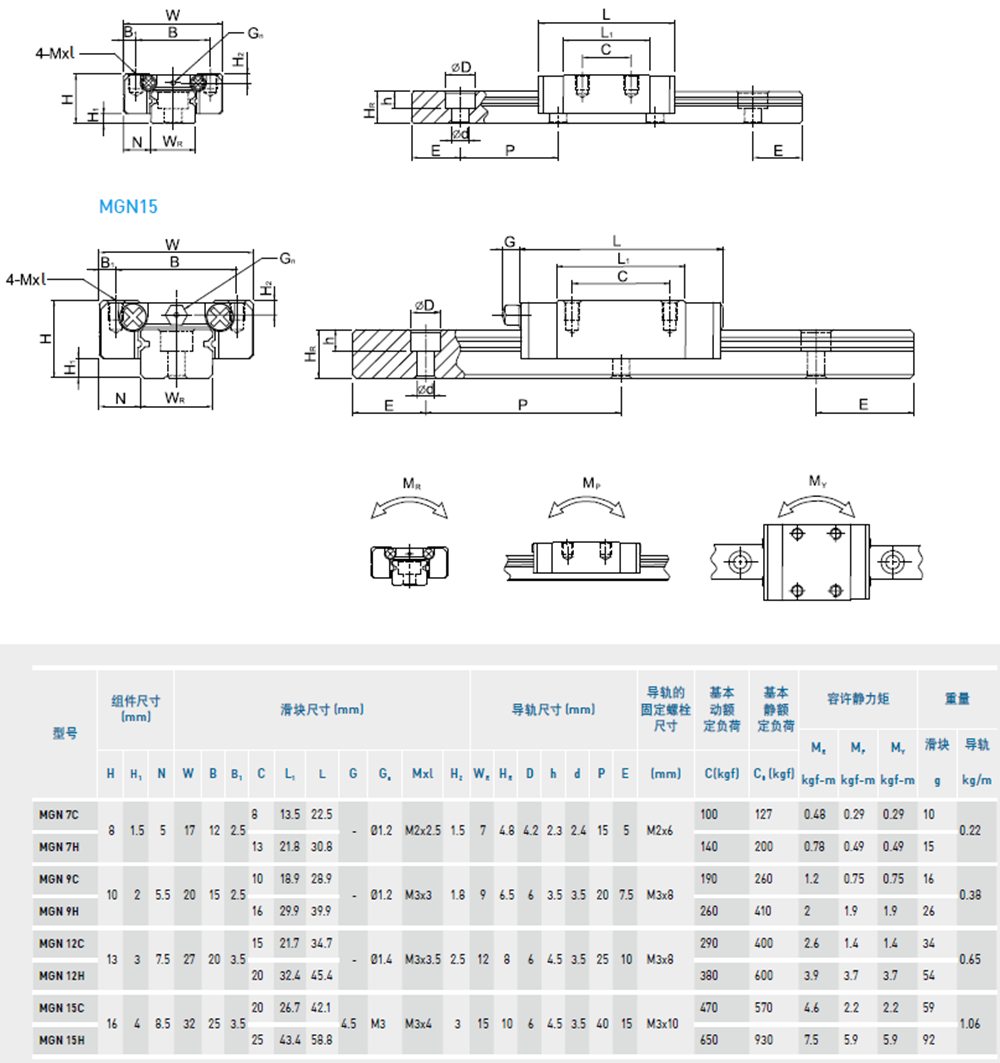

型号尺寸表
