上银导轨高组装HG系列

HGW55CC

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGW55CC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:366 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HGW55CC为重载系列导轨,组合高度为70mm,安装孔尺寸为116*95,导轨及相关组合部件等直线运动系列产品,产品种类、规格齐全,能充分满足贵公司的多样性选择。

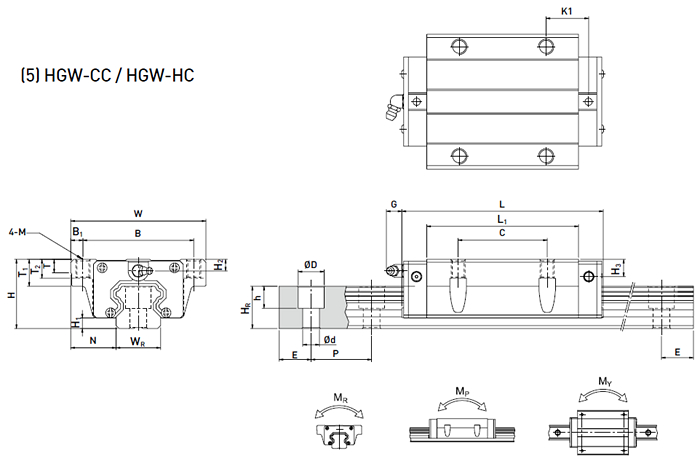

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3
HGW55CC 70 13 43.5 140 116 12 95 117.7 166.7 17.35 11 12.9 M14 17.5 26.5 17 12 19


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGW55CC 53 44 23 20 16 120 30 M14×45 114.44 148.33 3.69 2.64 2.64 4.52 15.08

   上银直线导轨HGW55CC的用途及导轨保养

       一、上银直线导轨HGW55CC用途:

       产品主要包括上银直线导轨HGW55CC及相关组合部件等直线运动系列产品,产品种类、规格齐全,能充分满足贵公司的多样性选择。产品广泛应用于各种车床、磨床、机床、切割机、机械加工中心、自动化装置、运输设备、量测仪器、机密测试仪、半导体设备、木工机械、食品机械、医疗设备、包装设备和汽车制造设备等相关设备,其优良专业品质行销遍及全球。企业全方位的现货库存,快捷的物流中心,优质的服务,以及强大的技术力量,赢得了广大客户的支持和信赖。

       二、上银直线导轨HGW55CC保养:

       1、上银的直线导轨在出厂前都会完成防锈处理,故使用前请先把防锈油清洗干净,并请与加注润滑油,如未加注润滑油而导致产品生锈,我们将无法做无偿保修。

       2、如购买产品后未能在1个月内使用者,请定期做防锈处理,随着地区温度的差异,其防锈处理时间亦需有所调整。

        HGW55CC为重载系列导轨,组合高度为70mm,安装孔尺寸为116*95,导轨及相关组合部件等直线运动系列产品,产品种类、规格齐全,能充分满足贵公司的多样性选择。
