上银导轨高组装HG系列

HGW35HC

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGW35HC
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:376 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:HGW35HC为重载系列导轨,组合高度为48mm,安装孔尺寸为82*62,固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。

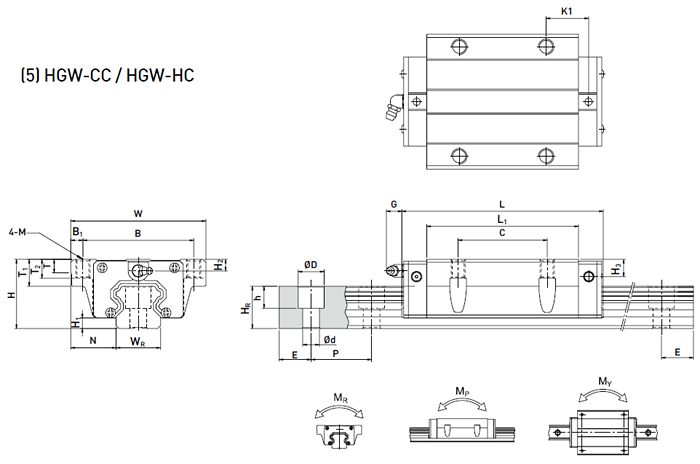

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3
HGW35HC 48 7.5 33 100 82 9 62 105.8 138.2 27.5 7 12 M10 10.1 18 13 9 12.6


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGW35HC 34 29 14 12 9 80 20 M8×25 60.21 91.63 1.54 1.40 1.40 2.06 6.30


如何衡量上银直线导轨HGW35HC的质量

       随着社会的不断发展,城市工业化也是发展迅速,在工业化的城市里面少不了的当然是机械行业了,在机械行业中那些高精密的工作,大多数也是由精度比较高的导轨来完成。那么随着这些的变化,导轨的出现给我我们极大的帮助,市面上导轨出现越多我们就越分辨不出它的质量。那么我们就为大家分析一下如何来衡量上银直线导轨HGW35HC的质量。

      上银直线导轨HGW35HC式机械加工过程中很重要的一个部件,因此,在质量上需要检测过关,否则就会影响到元件加工效果。下面,我们可以从直线导轨的内部结构来进行剖析,从而看看如何衡量直线导轨的质量。

       一般来说,直线导轨是由导轨、护套、 集电器、吊挂器、连接器等零部件组成的,可以根据不同的元件要求来进行配置膨胀段。首先我们要看导轨碳刷使用寿命,一般这个组件是属于易耗品,在行驶距离就会影响到设备的维护周期。

       其次,我们可以看滑触线外壳的质量,这个时候需要注意温度、环境的情况,如果长度超过100米以后就需要考虑到直线导轨膨胀问题。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成,对导轨有良好的绝缘保护作用,保证人身安全。

       固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。

       对于如何衡量上银直线导轨HGW35HC的质量来说,这些也会是靠生活实用中的经验来衡量的,只要大家细心一些这些问题也就不成了问题。

        HGW35HC为重载系列导轨,组合高度为48mm,安装孔尺寸为82*62,固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。
