上银导轨高组装HG系列

HGH55CA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGH55CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:356 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HGH55CA为重载系列导轨,组合高度为80mm,安装孔尺寸为75*75,上银线性导轨两面都是基准面,不需要特殊的参考记号。

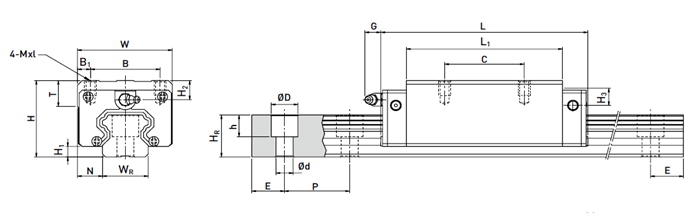

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
HGH55CA 80 13 23.5 100 75 12.5 75 117.7 166.7 27.35 11 12.9 M12×18 17.5 22 29

型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGH55CA 53 44 23 20 16 120 30 M14×45 114.44 148.33 3.69 2.64 2.64 4.17 15.08


手把手教你安装上银线性滑轨HGH55CA

       上银线性导轨就是我们平常称的直线导轨,台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢?好安装吗?下面东莞创威达手把手教你线性导轨的安装方法。

       第一步,在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。

       第二步,将滑轨轻轻地安置在床台上,轻拧紧装派配螺丝,使滑轨的基准面与安装面可以轻轻地靠紧。上银线性滑轨HGH55CA两面都是基准面,不需要特殊的参考记号。

       第三步,按照顺序把滑轨的定位螺丝拧紧,让轨道跟横向的安装面紧密的相接在一起。

       第四步,使用扳手将装配的螺丝拧紧,拧的顺序是从中间开始向端部顺序的拧紧,这样安装会更加牢固。

       最后,用扭力扳手,按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。

       其实安装上银线性滑轨HGH55CA没有想象中的那么麻烦,只不过在安装中要小心、仔细,切记需要拧螺丝的地方一定要拧紧,这样使用时才能更安全。

       HGH55CA为重载系列导轨,组合高度为80mm,安装孔尺寸为75*75,上银线性导轨两面都是基准面,不需要特殊的参考记号。
