上银导轨高组装HG系列

HGH35HA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGH35HA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:340 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:HGH35HA为重载系列导轨,组合高度为55mm,安装孔尺寸为50*72,固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。

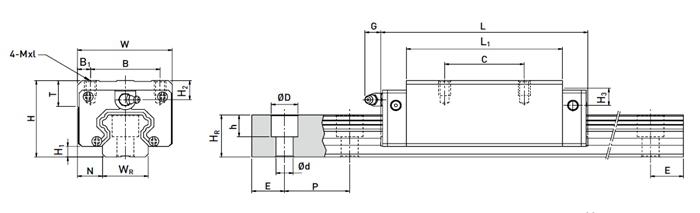

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
HGH35HA 55 7.5 18 70 50 10 72 105.8 138.2 22.5 7 12 M8×12 10.2 16 19.6

型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGH35HA 34 29 14 12 9 80 20 M8×25 60.21 91.63 1.54 1.40 1.40 1.92 6.30


上银线性滑轨HGH35HA的用途及导轨保养

       一、上银线性滑轨HGH35HA用途:

       产品主要包括上银直线导轨、滚珠丝杠、滚动导轨及相关组合部件等直线运动系列产品,产品种类、规格齐全,能充分满足贵公司的多样性选择。产品广泛应用于各种车床、磨床、机床、切割机、机械加工中心、自动化装置、运输设备、量测仪器、机密测试仪、半导体设备、木工机械、食品机械、医疗设备、包装设备和汽车制造设备等相关设备,其优良专业品质行销遍及全球。企业全方位的现货库存,快捷的物流中心,优质的服务,以及强大的技术力量,赢得了广大客户的支持和信赖。

       二、上银线性滑轨HGH35HA保养:

       1、上银的直线导轨在出厂前都会完成防锈处理,故使用前请先把防锈油清洗干净,并请与加注润滑油,如未加注润滑油而导致产品生锈,我们将无法做无偿保修。

       2、如购买产品后未能在1个月内使用者,请定期做防锈处理,随着地区温度的差异,其防锈处理时间亦需有所调整。

       HGH35HA为重载系列导轨,组合高度为55mm,安装孔尺寸为50*72,固定器是直接将直线导轨限位在智佳初的位置上,这样就能引导其他固定的两侧延伸,从而对于导轨两端起到绝缘的防护作用。
