上银导轨高组装HG系列

机床上银精密直线导轨HGH65CA

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:HGH65CA
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:421 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银直线导轨HGH65CA的安装,应该注意方向及位置,直线导轨使用的时间长了,会出现不同程度的磨损,钢球上的作用力就会减弱,这时候就要更换导轨了。

本体结构

HIWIN上银滑块HG系列高组装导轨滑块HGH65CA-法兰型上下锁式

上银直线导轨HG系列,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷HG直线导轨,即为基于此理念开发之产品。

HG系列直线导轨特点:

(1) 自动调心能力

来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被HG滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。

(2) 具有互换性

由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水平内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

(3) 所有方向皆具有高刚性

运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。



HG导轨型式

除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。



精度等级

预压等级





规格型号

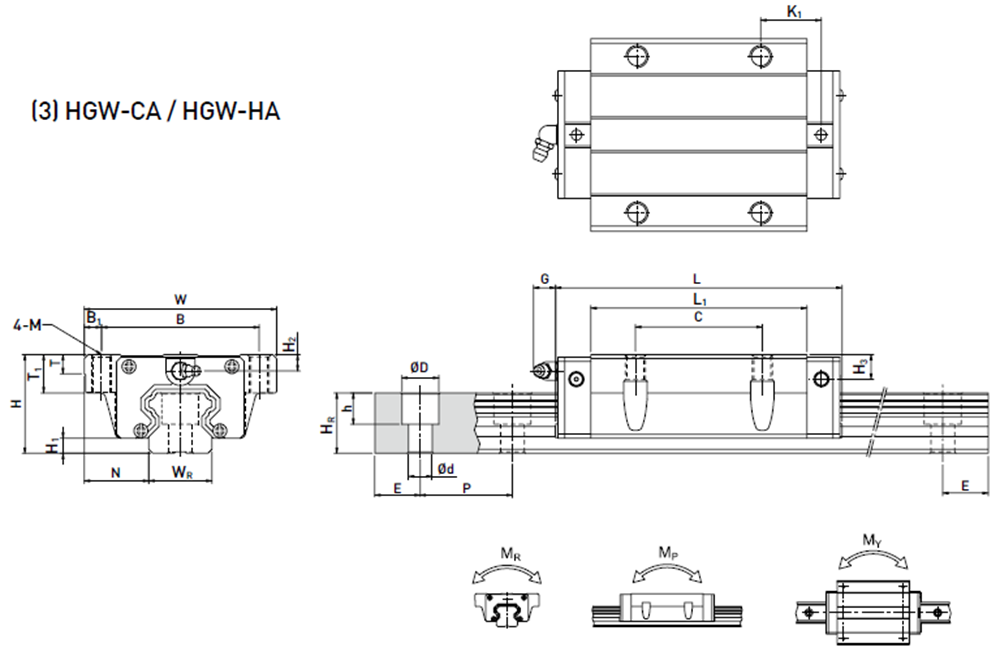

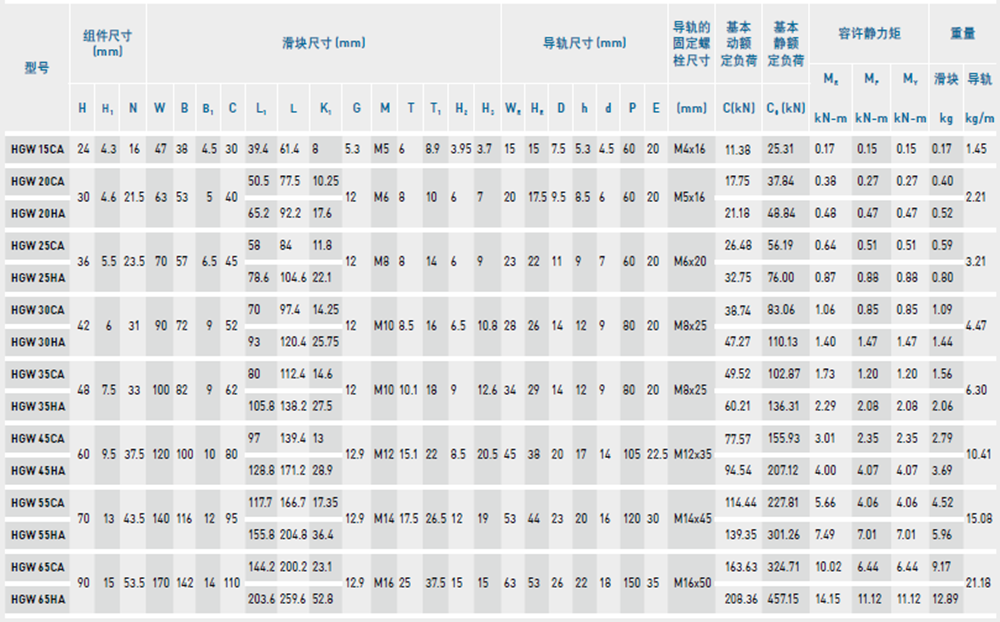

型号尺寸表
