东莞创威达传动科技有限公司

上银导轨低组装EG系列

EGW15CB

  • 产品品牌:台湾上银(HIWIN)
  • 产品型号:EGW15CB
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:399 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:EGW15CB为低组装系列导轨,组合高度为24mm,安装孔尺寸为41*26,产品特点,高刚性、长寿命,高精度,高响应性能。

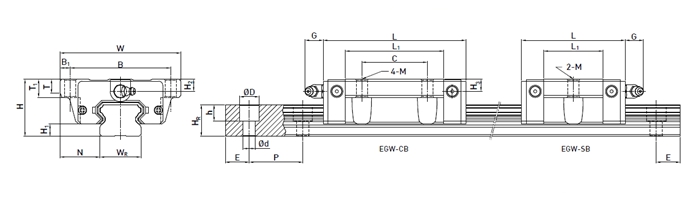

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
EGW15CB 24 4.5 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 Ø4.5 5 7 5.5 6


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
EGW15CB 15 12.5 6 4.5 3.5 60 20 M3×16 7.83 16.19 0.13 0.10 0.10 0.21 1.25

上银导轨EGW15CB的润滑与机床直线导轨的防护

   上银导轨EGW15CB面上进行润滑后,可降低摩擦系数,减少磨损,且可防止导轨面锈蚀,因此必须对导轨面进行润滑。 机床导轨常用的润滑剂有润滑油和润滑脂,前者用于滑动导轨,而滚动导轨两种都能用。

   润滑的方式 机床导轨最简单的润滑方式是人工定期加油或用油杯供油。这种方法简单,成本低,但不可靠,机床一般用于调节的辅助导轨及运动速度低、工作不频繁的滚动导轨。 运动速度较高的导i轨大都采用液压泵,以压力油强制润滑。这不但可连续或间歇供油给导轨面进行润滑,且可剩用油的流动冲洗和冷却导轨表面。为实现强制润滑,必须备有专门的供油系统。

    机床油槽形式 为了把润滑油均匀地分布到导轨的全部丁作表面,须在导轨面上开出油槽,油经运动部件上的油孔进入油槽,油槽的形式。

    EGW15CB为低组装系列导轨,组合高度为24mm,安装孔尺寸为41*26,产品特点,高刚性、长寿命,高精度,高响应性能。
