QEW35CB

QEW35CB

时间:   来源: 创威达传动科技   浏览量: 290 次

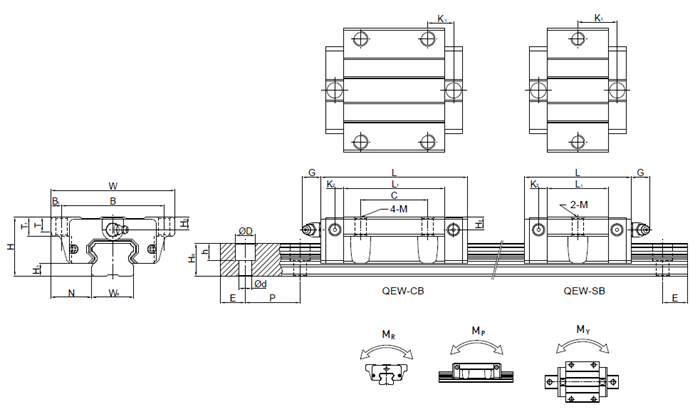

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
QEW35CB 48 11 33 100 82 9 50 783 108 21.3 6.25 12 Ø9 10 13 8.5 8.5


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
QEW35CB 34 27.5 14 12 9 80 20 M8×25 51.18 59.28 1.00 0.75 0.75 1.19 6.14


上银QE系列与EG系列导轨共用,更大的提升QE系列的应用性与可互换性。被广泛运用于具有高速、宁静、低发尘需求的高科技产业。



热销型号推荐:QEW20CA QEW35CB QEW25SB QEW30SA QEW15SA QEW20CB QEW20SB QEH15CA QEW20SA QEW15CB
