QEW15CB

QEW15CB

时间:   来源: 创威达传动科技   浏览量: 289 次

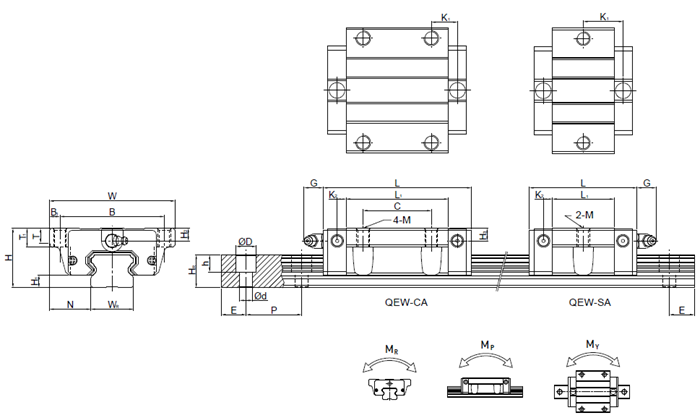

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 H2 H3
QEW15CB 24 4.5 18.5 52 41 5.5 26 39.8 56.8 10.15 3.5 5.7 Ø4.5 5 7 5.5 6


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
QEW15CB 15 12.5 6 4.5 3.5 60 20 M3×16 12.53 15.28 0.12 0.09 0.09 0.21 1.25


上银QE系列与EG系列导轨共用,更大的提升QE系列的应用性与可互换性。被广泛运用于具有高速、宁静、低发尘需求的高科技产业。



热销型号推荐:QEW20CB QEW15CB QEW20SB QEW25SB QEW20CA QEW35CB QEW15SA QEH15CA QEW20SA QEW30SA
